Przypadek z dokumentacji warsztatu

BMWSeria 1 (E87)

120i, 150 KM · 2005

Co kryje się pod zadbanym nadwoziem?

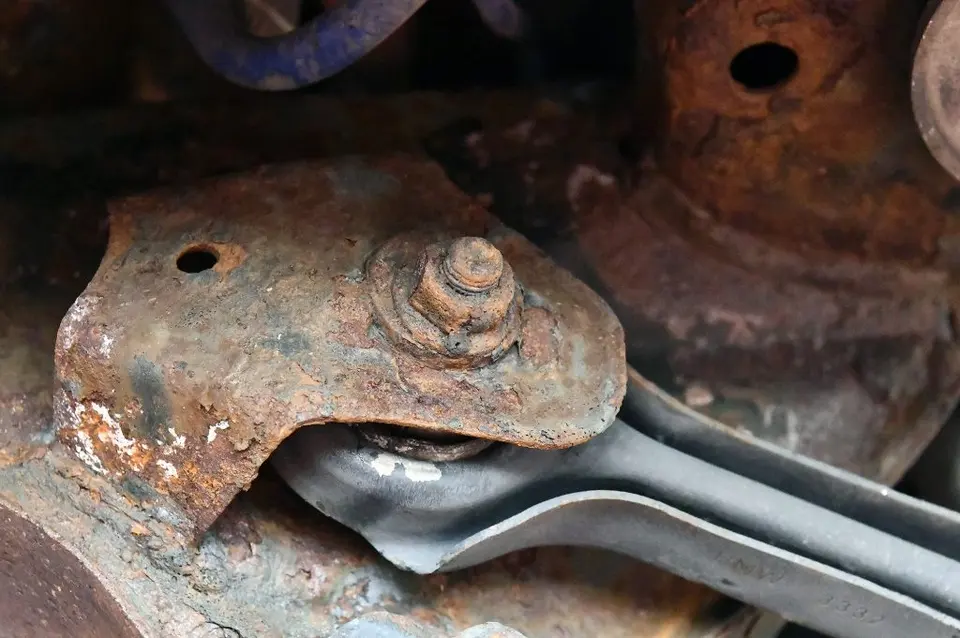

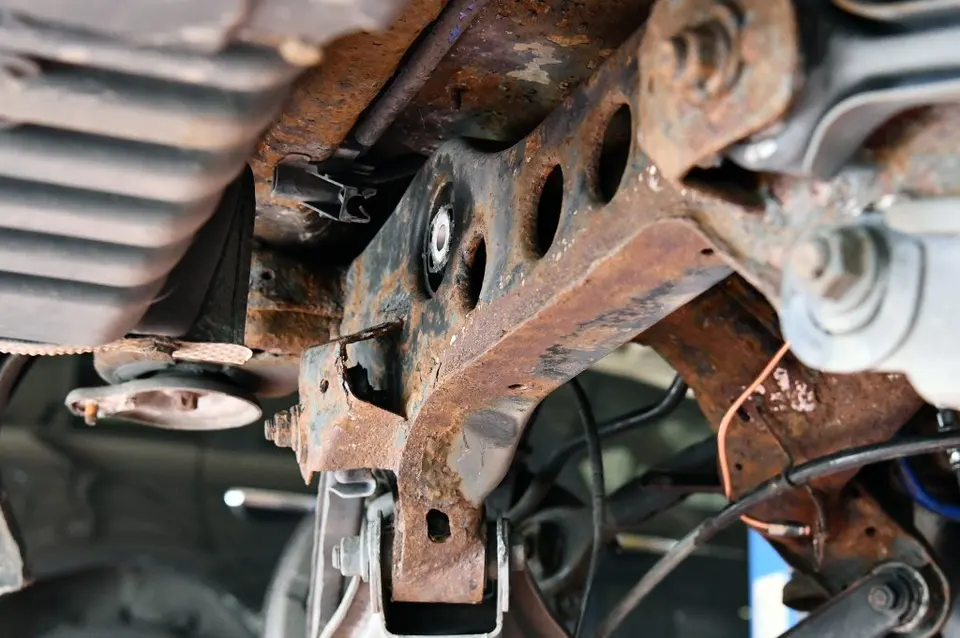

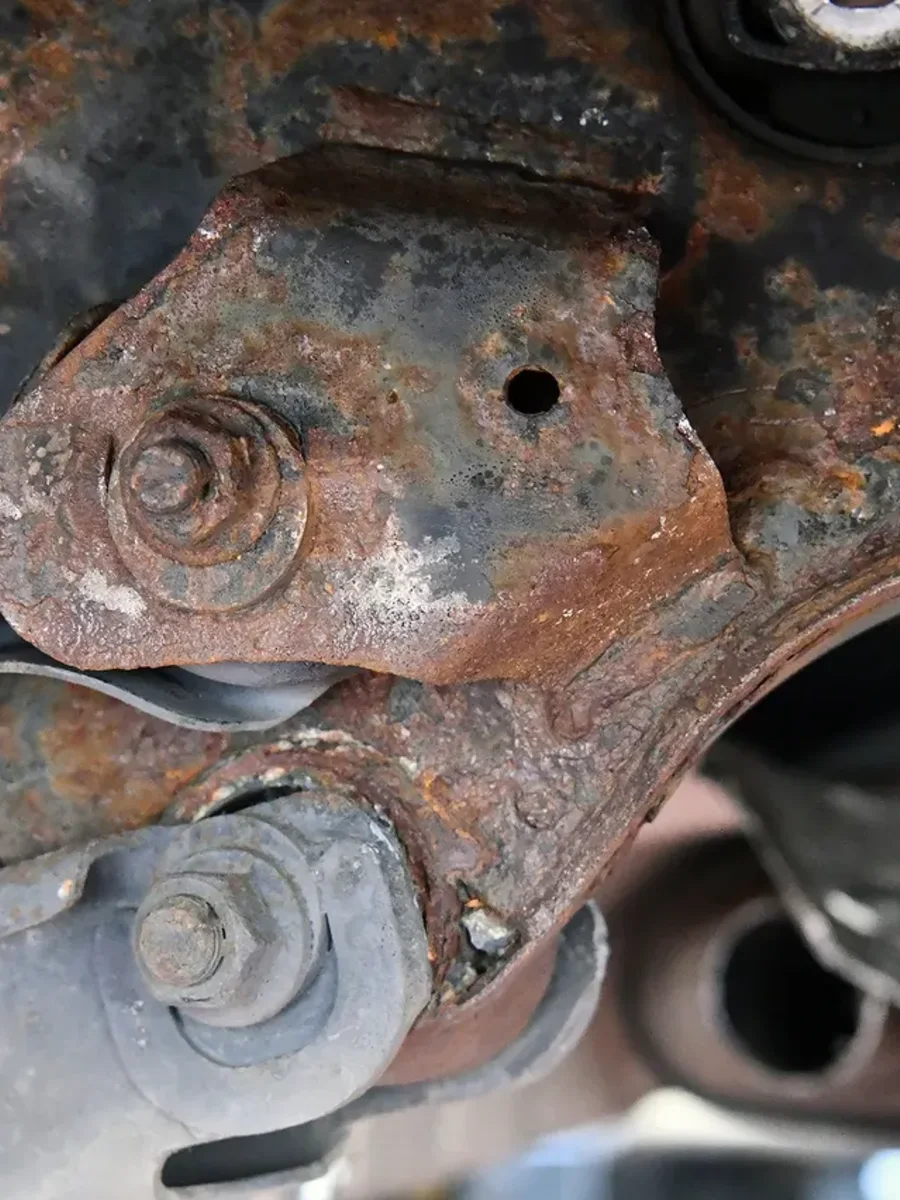

Korozja mocowania tylnego zawieszenia BMW serii 1 E87 Powiększ zdjęcie
Mocowanie tylnej osi

Stan tylnej belki i śrub uniemożliwiał standardowy demontaż elementów zawieszenia.

Przypadek warsztatu MOTOER w Zabrzu. Wnioski dla kupującego nie oznaczają, że to auto przechodziło inspekcję przedzakupową.

01Pod samochodem

Problem był przy mocowaniach.

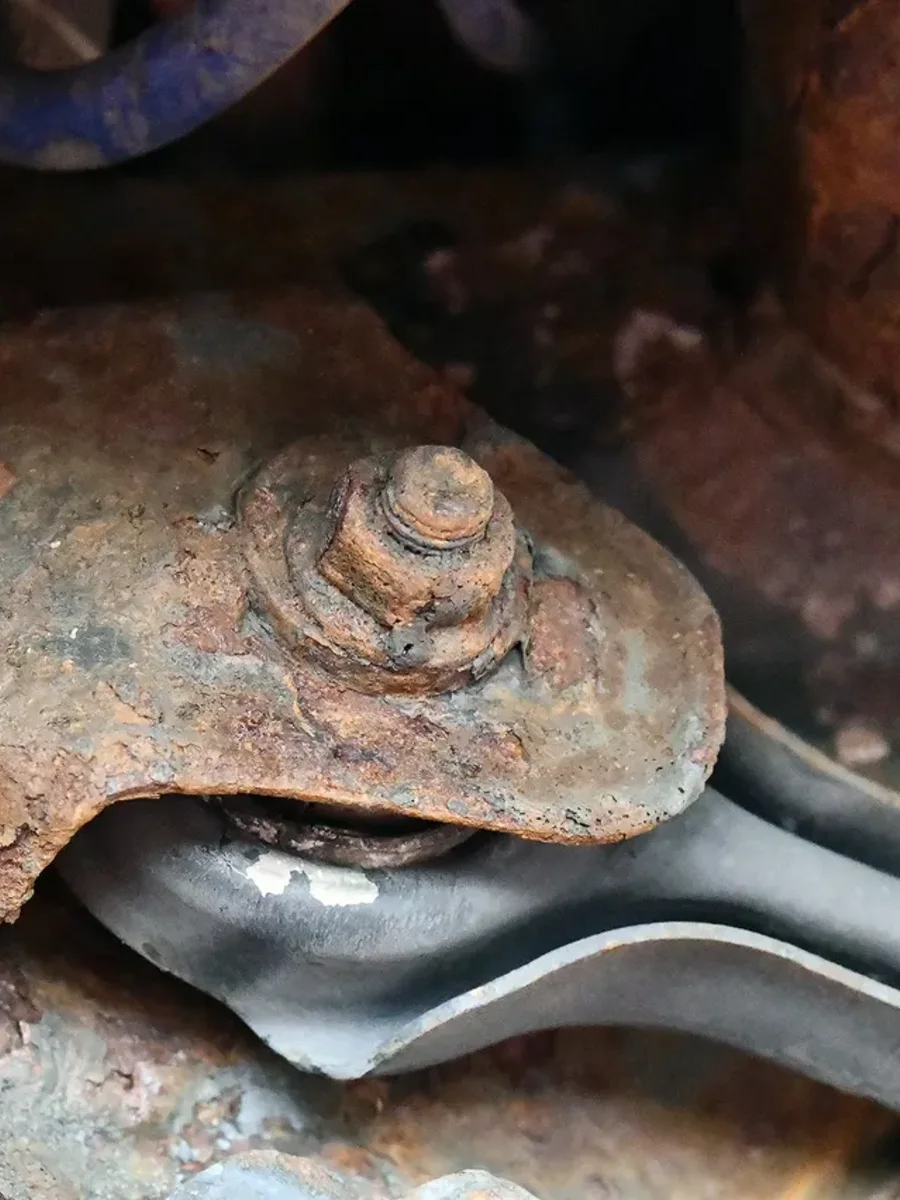

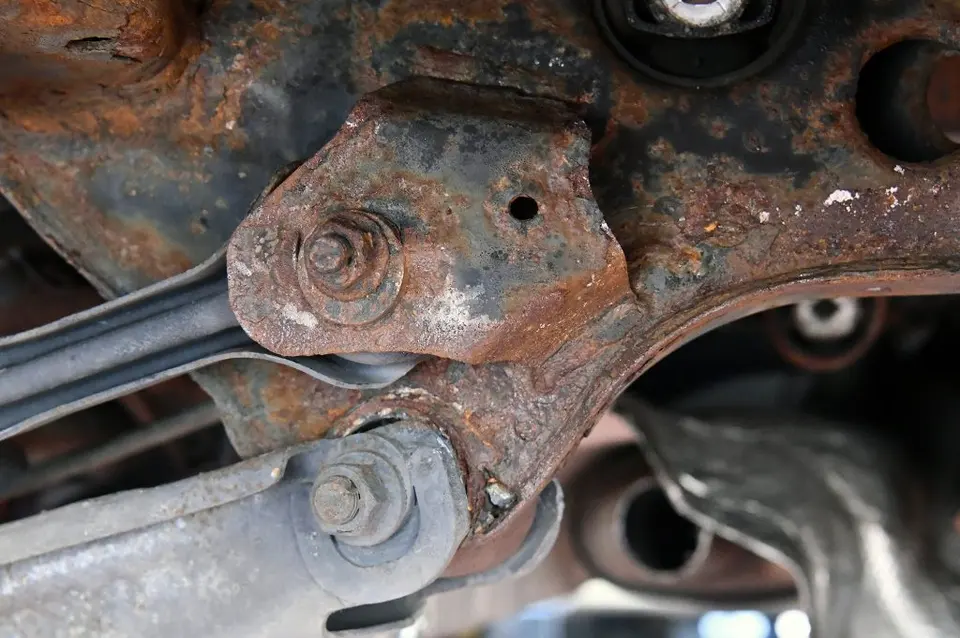

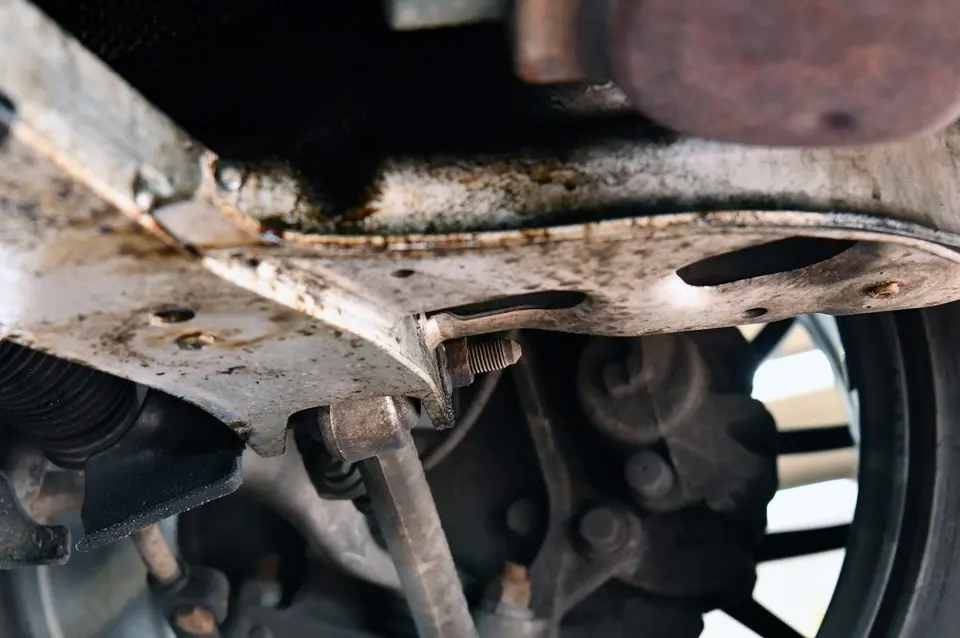

Skorodowany element mocowania tylnej belki BMW serii 1 E87 Powiększ zdjęcie
Stan elementu w zbliżeniu

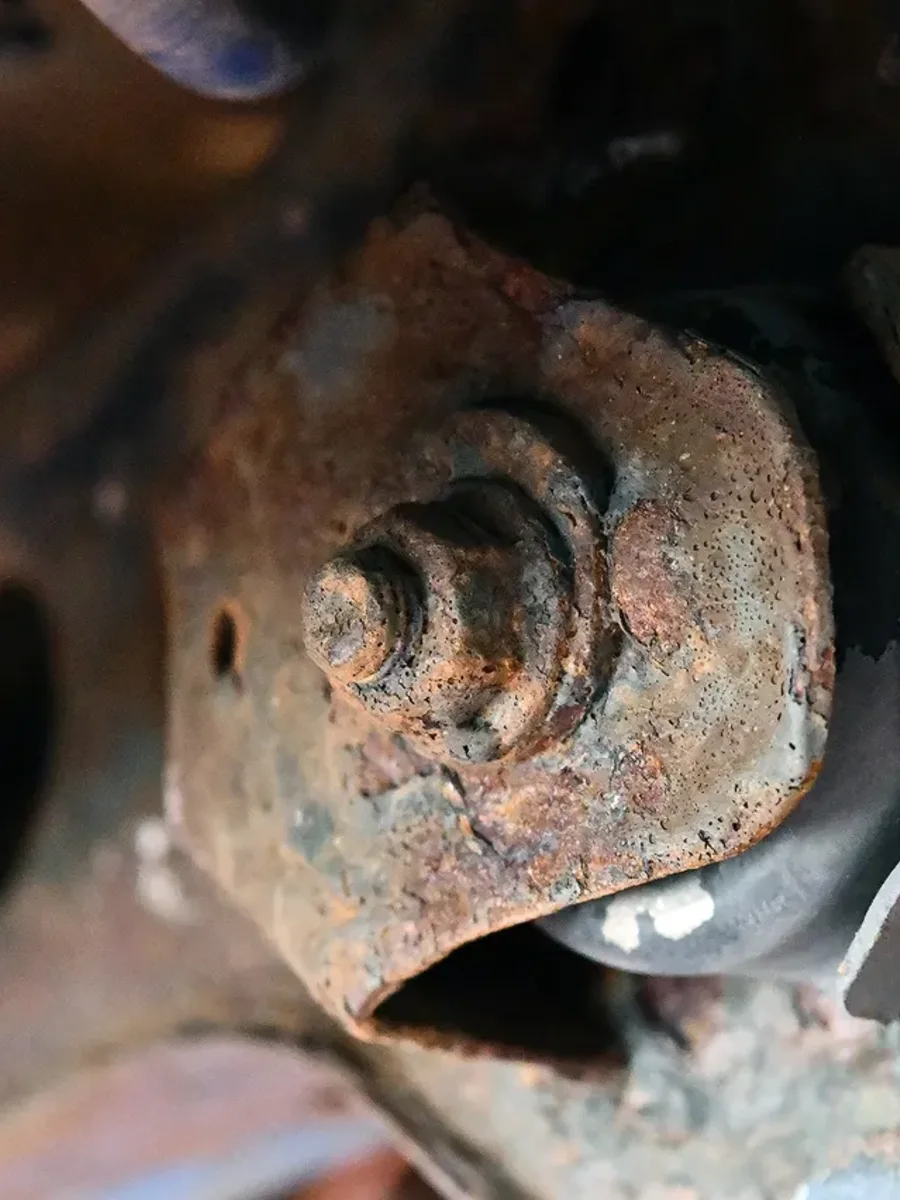

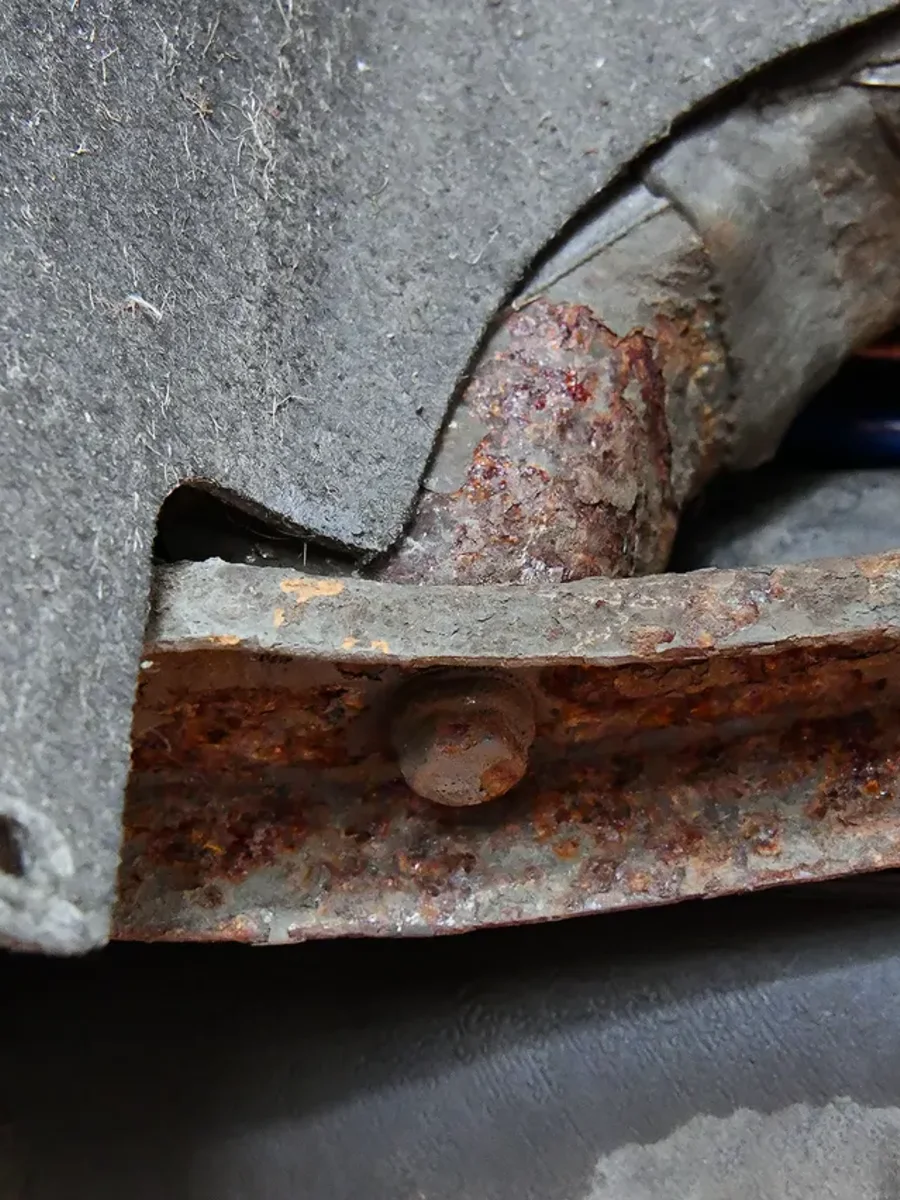

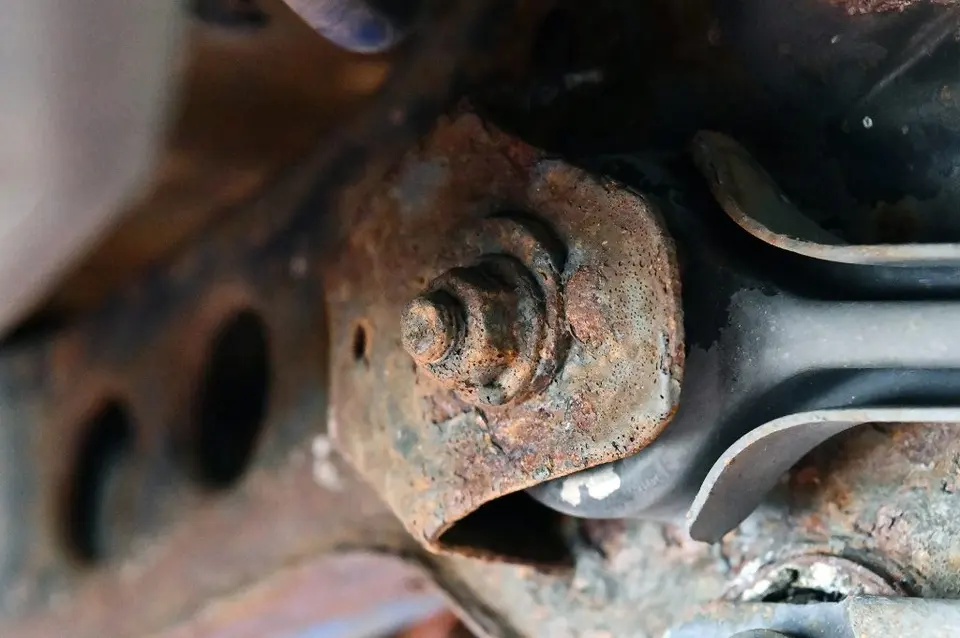

Korozja elementu zawieszenia BMW serii 1 E87 Powiększ zdjęcie
Kolejny szczegół z tej samej naprawy

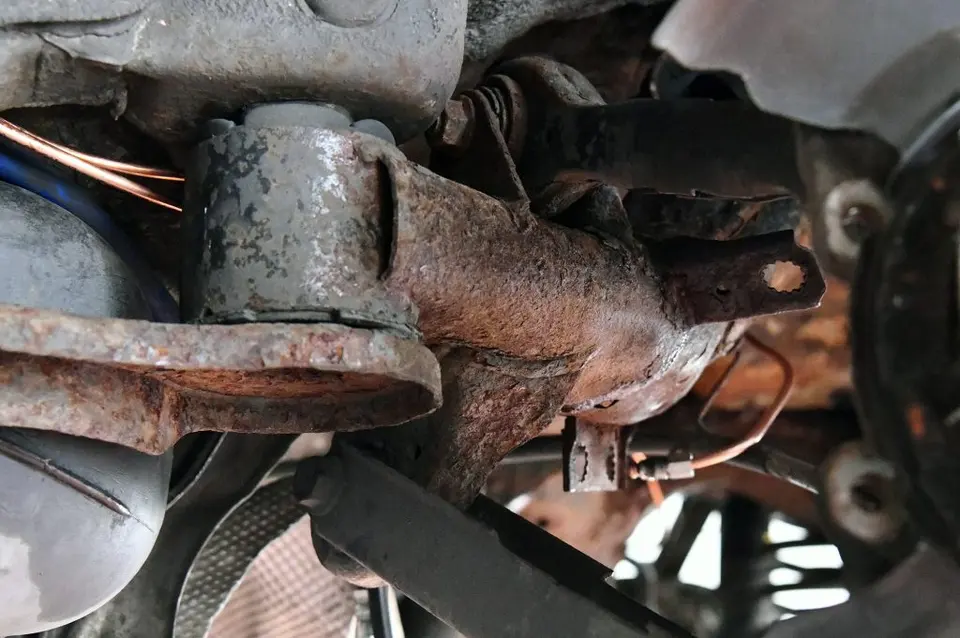

Korozja elementu tylnego zawieszenia BMW serii 1 E87 w zbliżeniu Powiększ zdjęcie
Skorodowana powierzchnia elementu

Korozja belki i połączeń uniemożliwiała zwykłe odkręcenie części. Zewnętrzny wygląd auta nie pozwala ocenić tego miejsca.

02Dostęp do części

Oględziny mają granicę. Demontaż pokazuje więcej.

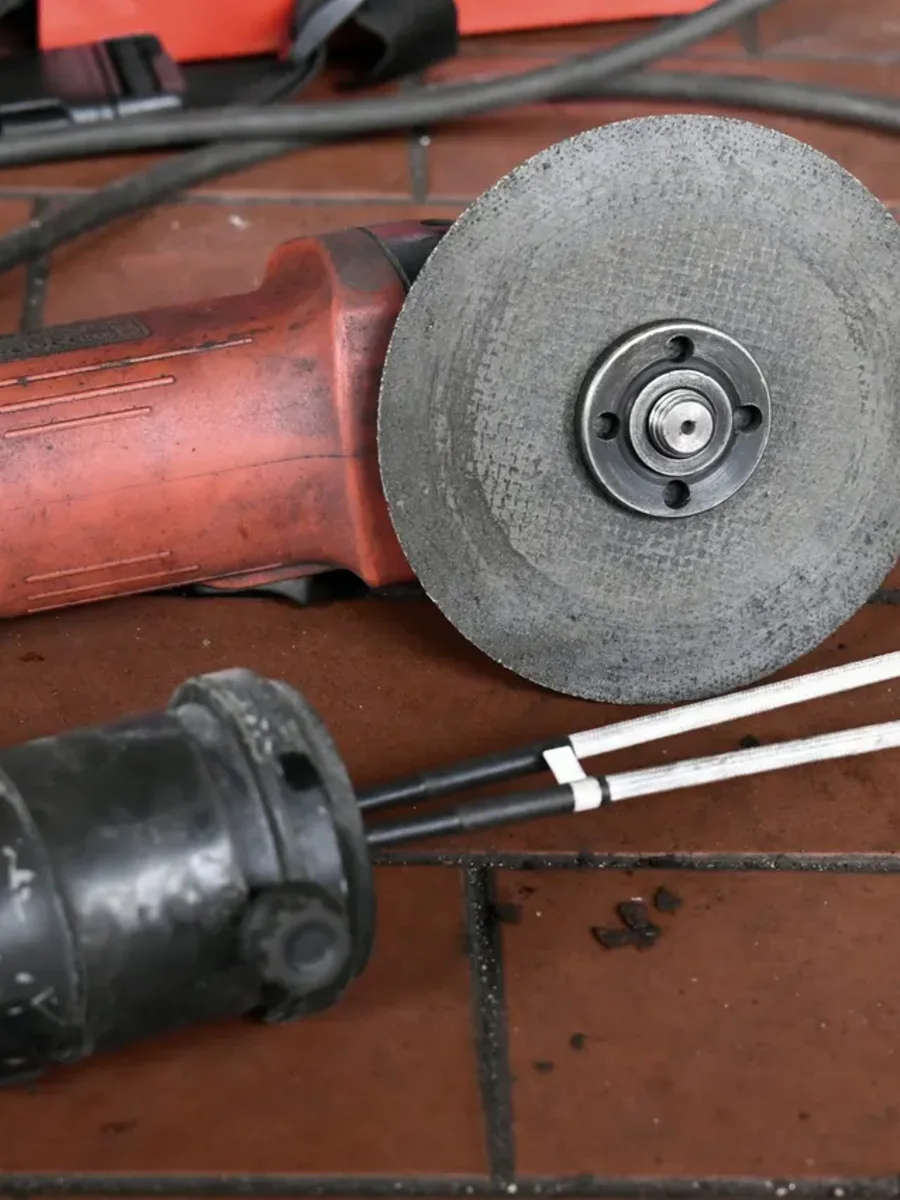

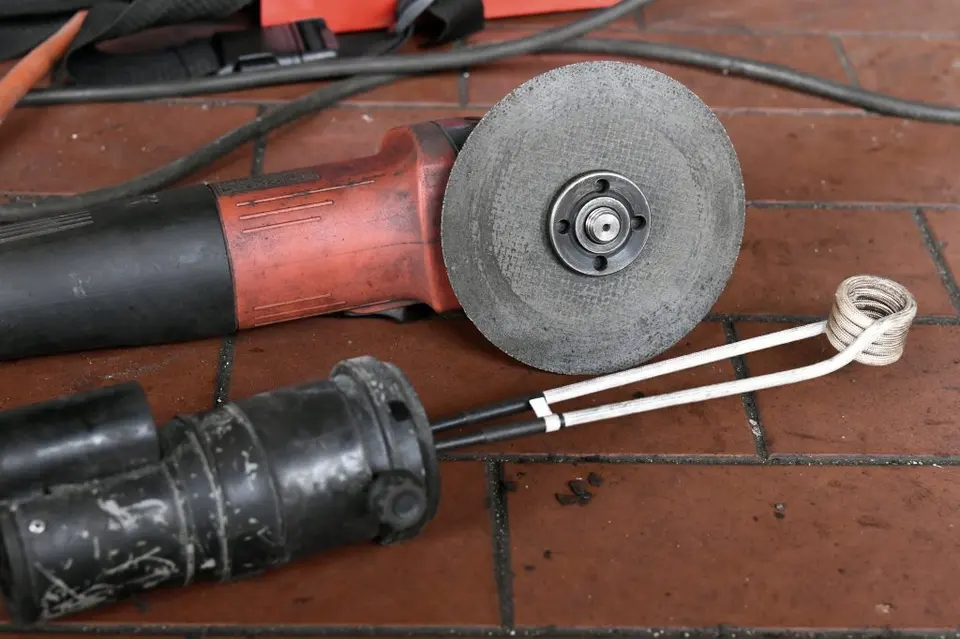

Narzędzia używane przy rozłączaniu skorodowanych elementów BMW serii 1 E87 Powiększ zdjęcie
Narzędzia z dokumentacji demontażu

Przy naprawie konieczne były cięcie i rozłączenie zespołów. Dopiero po demontażu można było ocenić kolejne miejsca. Takiego zakresu nie należy utożsamiać ze zwykłą inspekcją przed zakupem.

03Zakres naprawy

Belka nie była jedyną pozycją.

Zakres objął przygotowanie belki, elementy zawieszenia i przewody hamulcowe. Pracę zakończyło ustawienie geometrii. Dla kupującego ważna jest całość ustaleń, nie sama cena części.

Co z tego wynika przed zakupem

Nie zakładaj.
Sprawdź ten egzemplarz.

Korozja belki i mocowań wymagała znacznie szerszej pracy niż sama regulacja. To argument za obejrzeniem podwozia przed decyzją o egzemplarzu.

Umów sprawdzenie auta ↗Zakres i ograniczenia
Pełny zapis problemu i wykonanych prac
Powód i problem
Stan tylnej belki i śrub uniemożliwiał standardowy demontaż elementów zawieszenia.
Ustalenia
Po demontażu możliwa była także kontrola i wymiana sztywnych oraz elastycznych przewodów hamulcowych.
Wykonany zakres
Wymieniono tylną belkę, przewody hamulcowe i zużyte elementy, a następnie ustawiono geometrię 3D.
Pozostałe zdjęcia z dokumentacji 16 ↗

Pełne kadry z tej samej naprawy. Otwórz zdjęcie, żeby zobaczyć szczegół.

Skorodowane połączenie regulacyjne tylnego zawieszenia BMW serii 1 E87 Powiększ zdjęcie
Skorodowane połączenie regulacyjne tylnego zawieszenia BMW E87
Zaawansowana korozja mocowania tylnej belki BMW serii 1 E87 Powiększ zdjęcie
Zaawansowana korozja mocowania tylnej belki
Korozja mocowania tylnego zawieszenia BMW serii 1 E87 widoczna z boku Powiększ zdjęcie
Korozja mocowania tylnego zawieszenia BMW E87 widoczna z boku

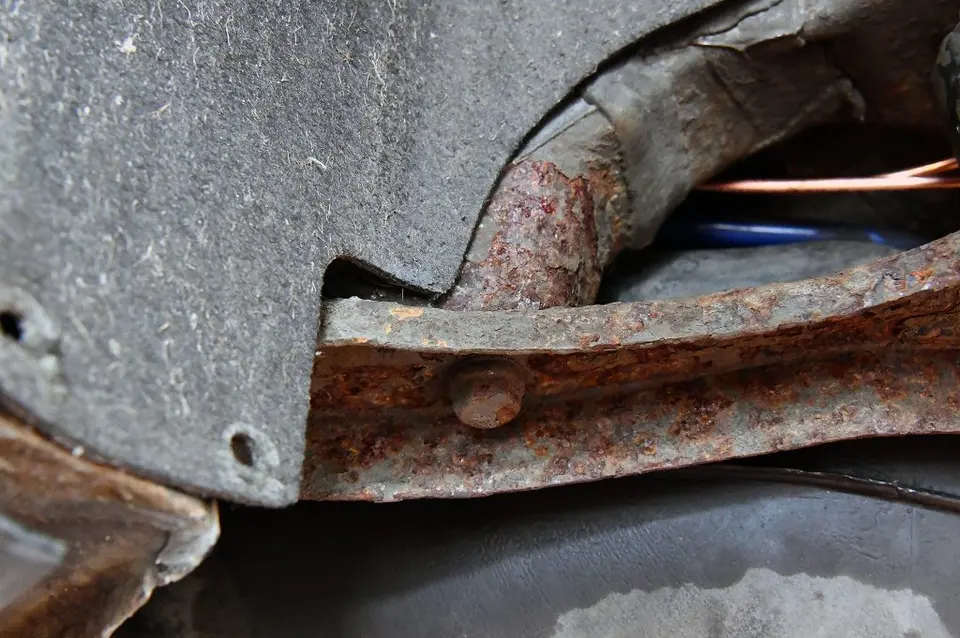

Korozja elementu konstrukcyjnego przy tylnej osi BMW serii 1 E87 Powiększ zdjęcie
Korozja elementu konstrukcyjnego przy tylnej osi
Narzędzia użyte do rozłączenia skorodowanego zawieszenia BMW serii 1 E87 Powiększ zdjęcie
Narzędzia użyte do usunięcia nierozbieralnego połączenia
Demontaż skorodowanych elementów tylnej osi BMW serii 1 E87 Powiększ zdjęcie
Prace demontażowe przy mocno skorodowanej tylnej osi
Skorodowana tylna belka BMW serii 1 E87 przed demontażem Powiększ zdjęcie
Skorodowana belka przed demontażem z samochodu

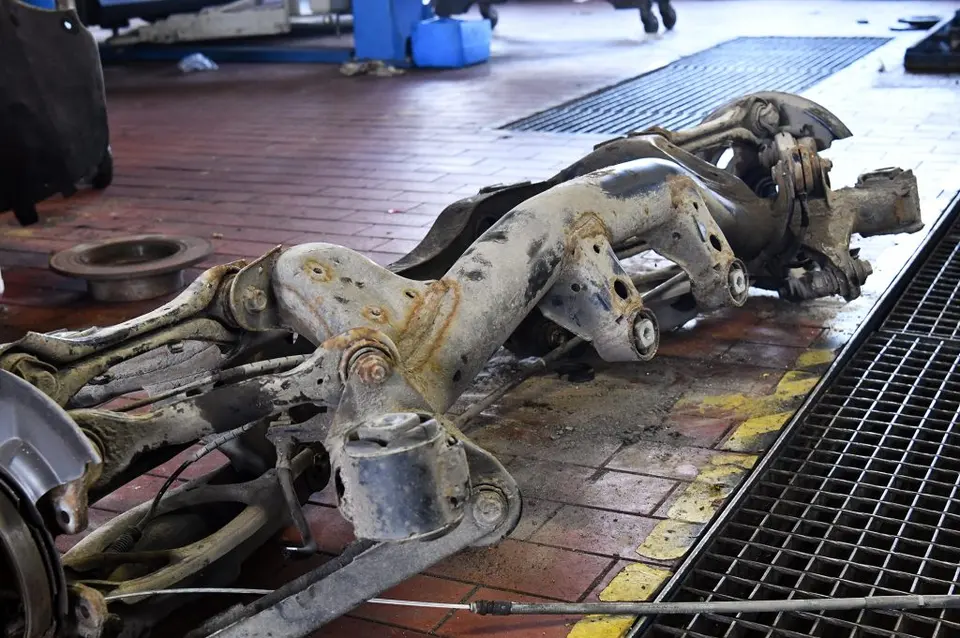

Kompletna tylna belka po wymontowaniu z BMW serii 1 E87 Powiększ zdjęcie
Kompletna tylna belka po wyjęciu z BMW

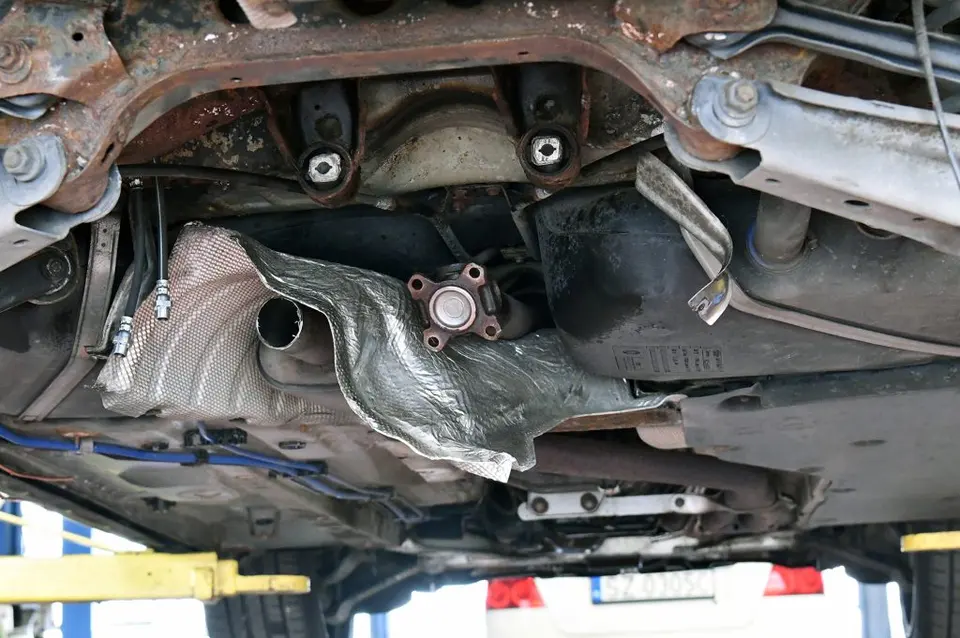

Podwozie BMW serii 1 E87 po demontażu belki, wydechu i dyferencjału Powiększ zdjęcie
Podwozie po demontażu belki, wydechu i dyferencjału

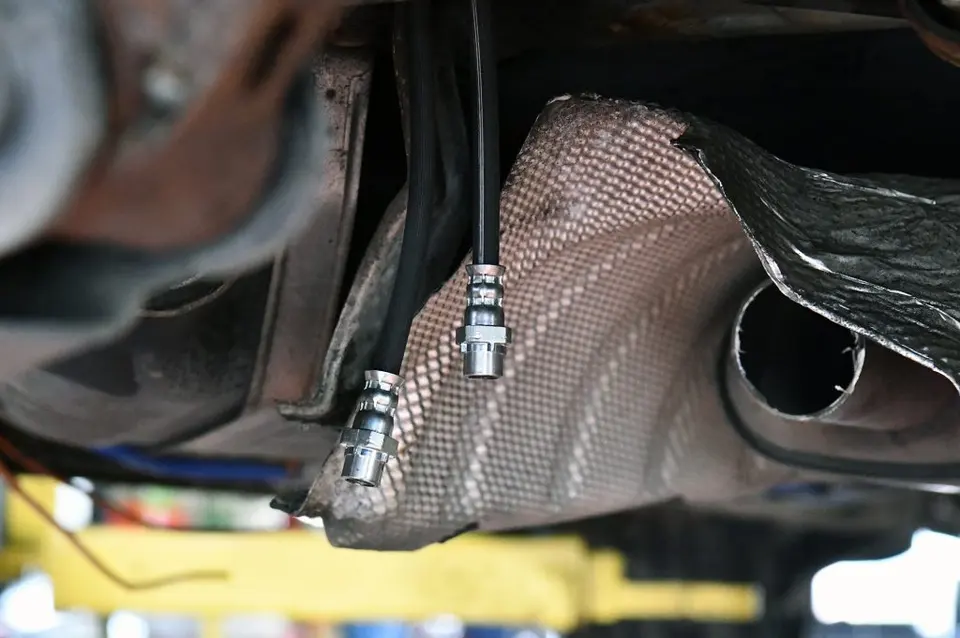

Przewody i osłony pod BMW serii 1 E87 po demontażu tylnej belki Powiększ zdjęcie
Kontrola przewodów i osłon po uzyskaniu dostępu

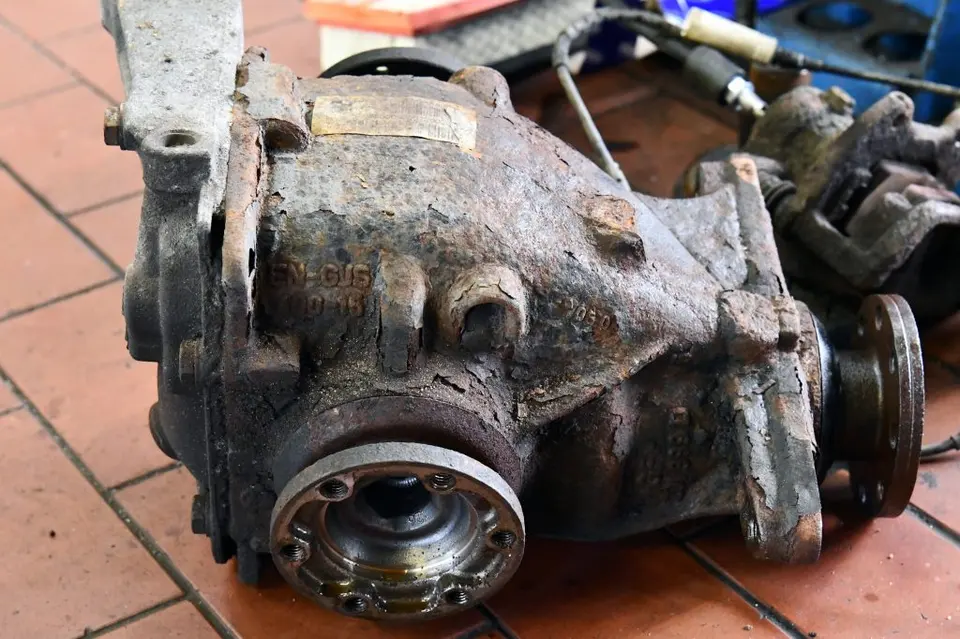

Dyferencjał BMW serii 1 E87 zdemontowany podczas pracy przy tylnej osi Powiększ zdjęcie
Dyferencjał zdemontowany na czas pracy przy tylnej osi

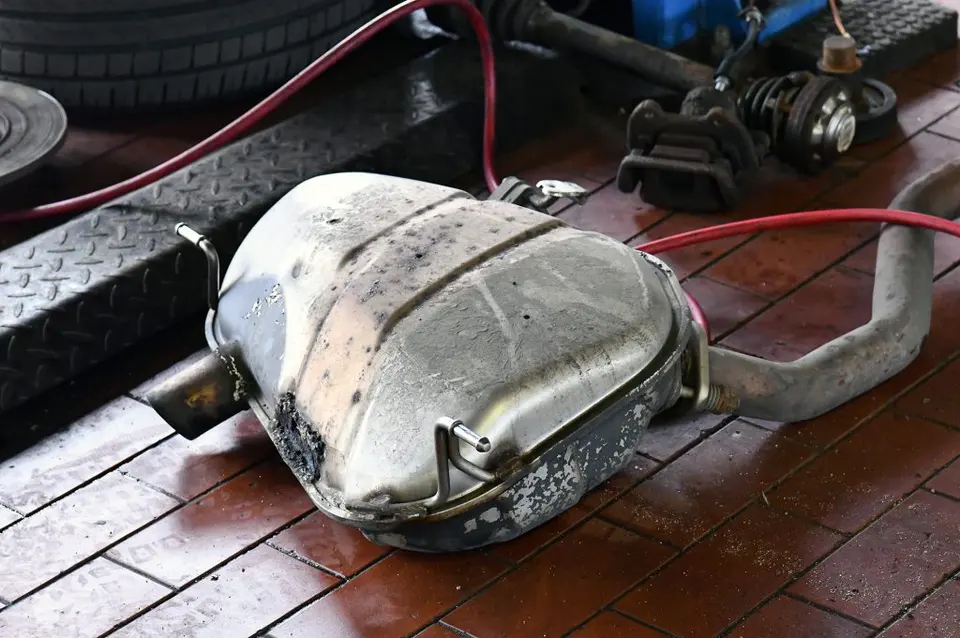

Układ wydechowy BMW serii 1 E87 zdemontowany przed pracą przy tylnej belce Powiększ zdjęcie
Układ wydechowy zdemontowany przed pracą przy belce

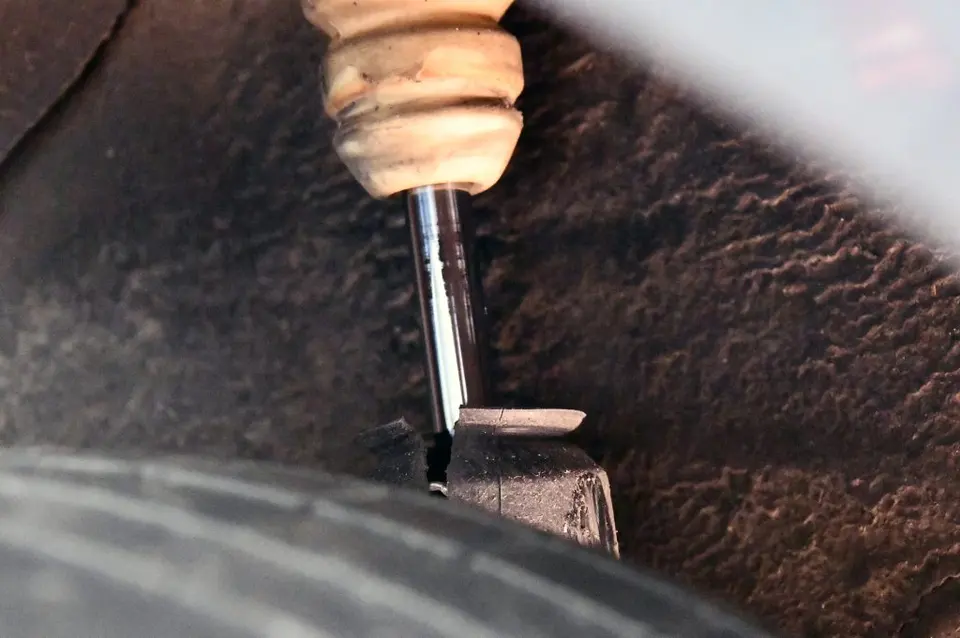

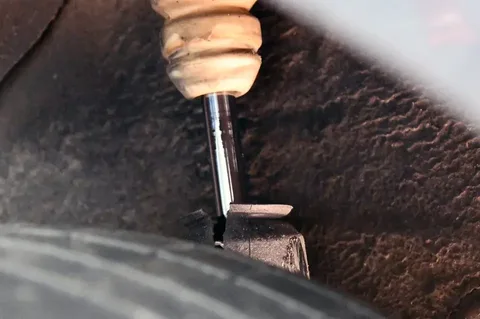

Odsłonięte tłoczysko, odbój i uszkodzona osłona tylnego amortyzatora BMW E87 Powiększ zdjęcie
Odsłonięte tłoczysko, odbój i uszkodzona osłona tylnego amortyzatora BMW E87

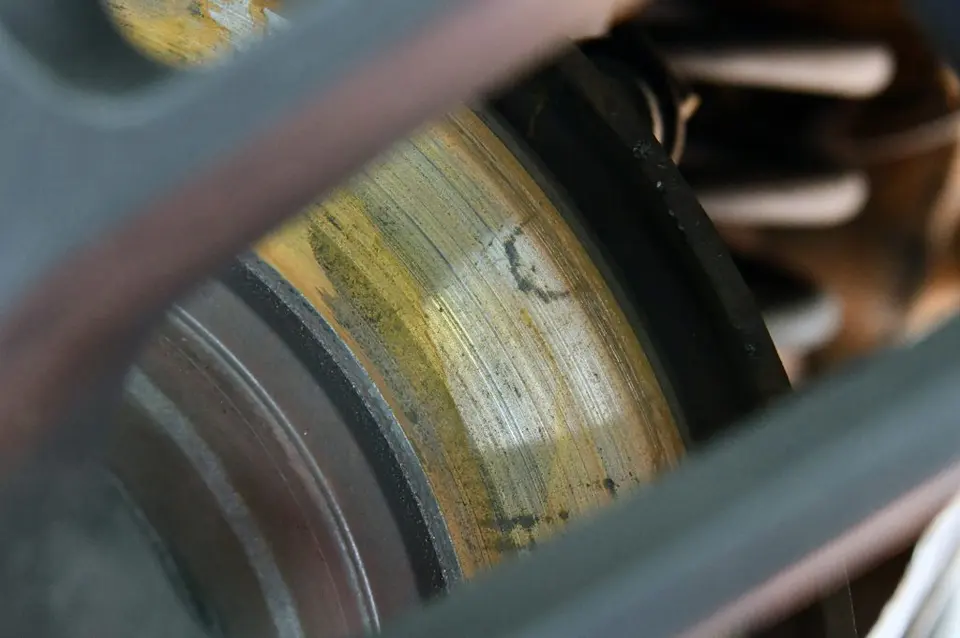

Zużyta powierzchnia tylnej tarczy hamulcowej BMW serii 1 E87 Powiększ zdjęcie
Zużyta powierzchnia tylnej tarczy hamulcowej

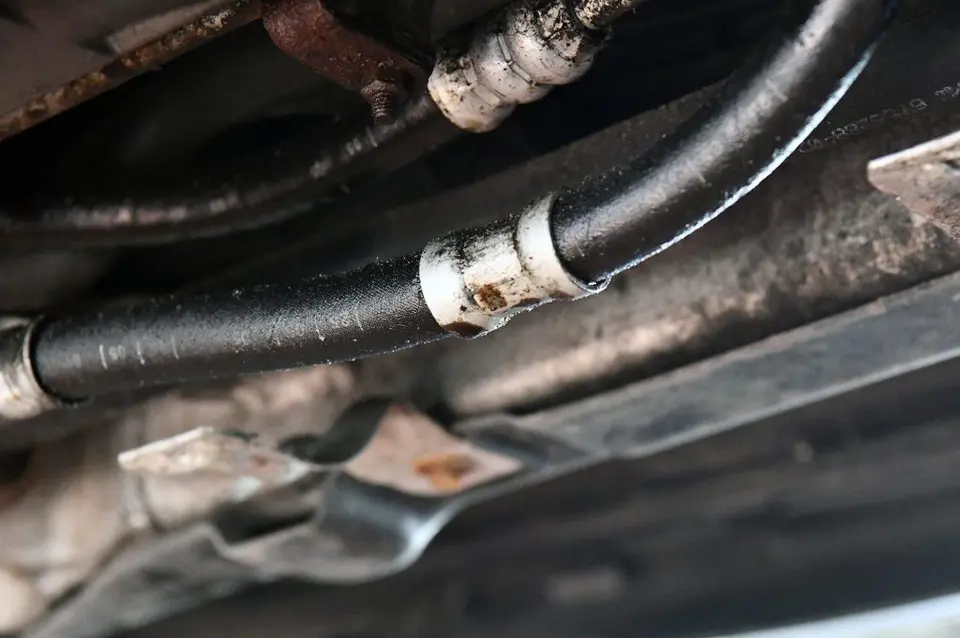

Przewody hamulcowe BMW serii 1 E87 objęte kontrolą i wymianą Powiększ zdjęcie
Przewody hamulcowe objęte kontrolą i wymianą
Wahacz i tuleja tylnego zawieszenia BMW serii 1 E87 Powiększ zdjęcie
Element wahacza i tuleja tylnego zawieszenia
