VW TIGUANNiesprawne czujniki cofania przez uszkodzoną wiązkę

2.0 TDI · 2023

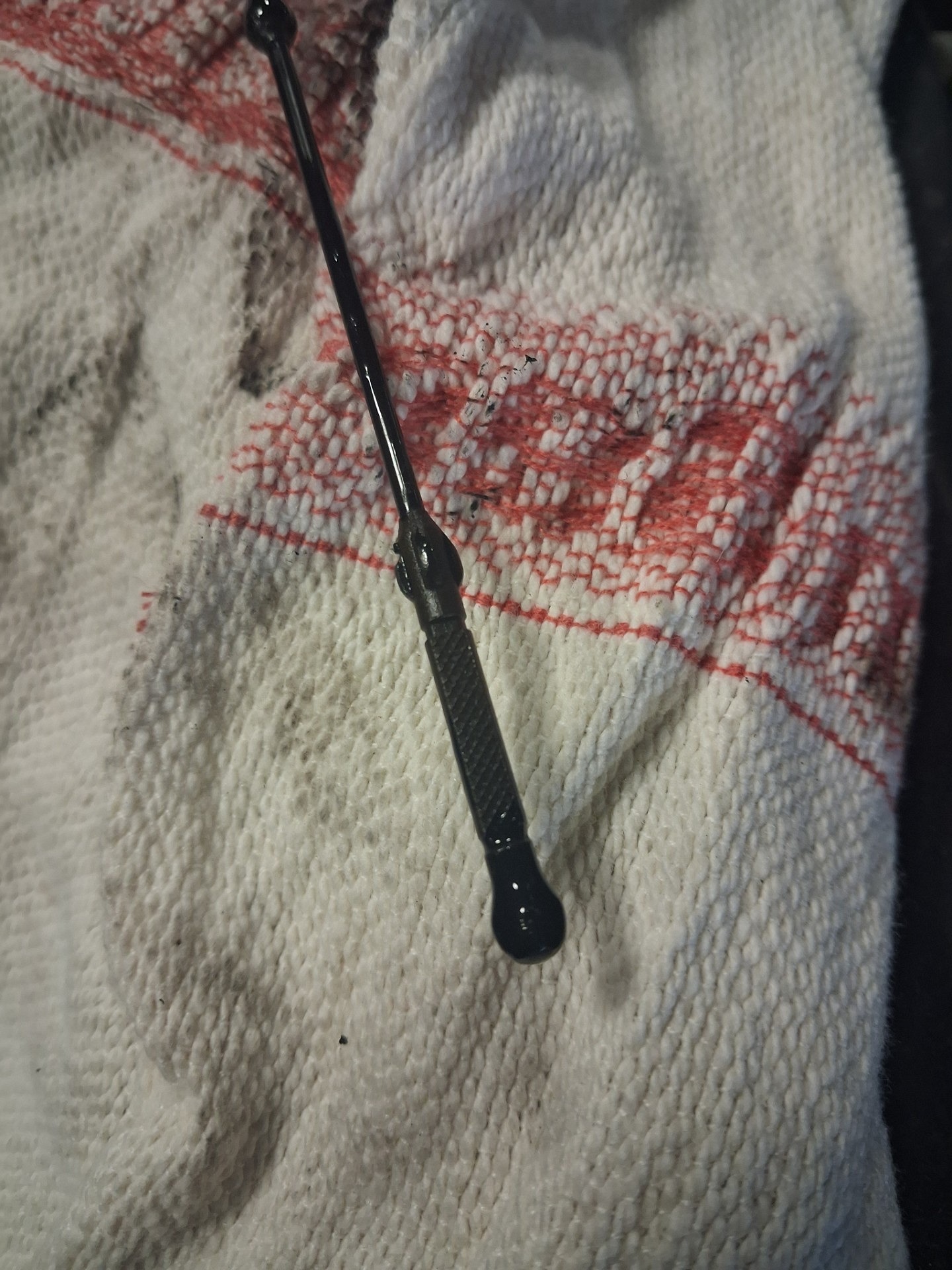

Poziom oleju silnikowego - VW TIGUAN Powiększ zdjęcie

Problem z tylnymi czujnikami parkowania wynikał z uszkodzonej wiązki po lewej stronie, a nie z awarii samego czujnika.

01Kontrola

Przy serwisie sprawdziliśmy też podstawowe punkty eksploatacyjne. Sam poziom oleju nie mówi jeszcze nic o stanie czujników parkowania, ale pokazuje, że auto przechodziło zwykłą obsługę, a nie doraźne oględziny jednego objawu.

02Kontekst

Skąd brał się problem z parkowaniem

Diagnostyka i oględziny wskazały uszkodzoną wiązkę lewego tylnego czujnika parkowania. Naprawiliśmy złącze przewodu, a do tej pracy trzeba było zdemontować tylny zderzak. Dla kupującego to istotna różnica, bo niedziałające parkowanie nie zawsze oznacza wymianę samych czujników albo całej wiązki.

03Kontrola

Sprawdzone, bez usterek

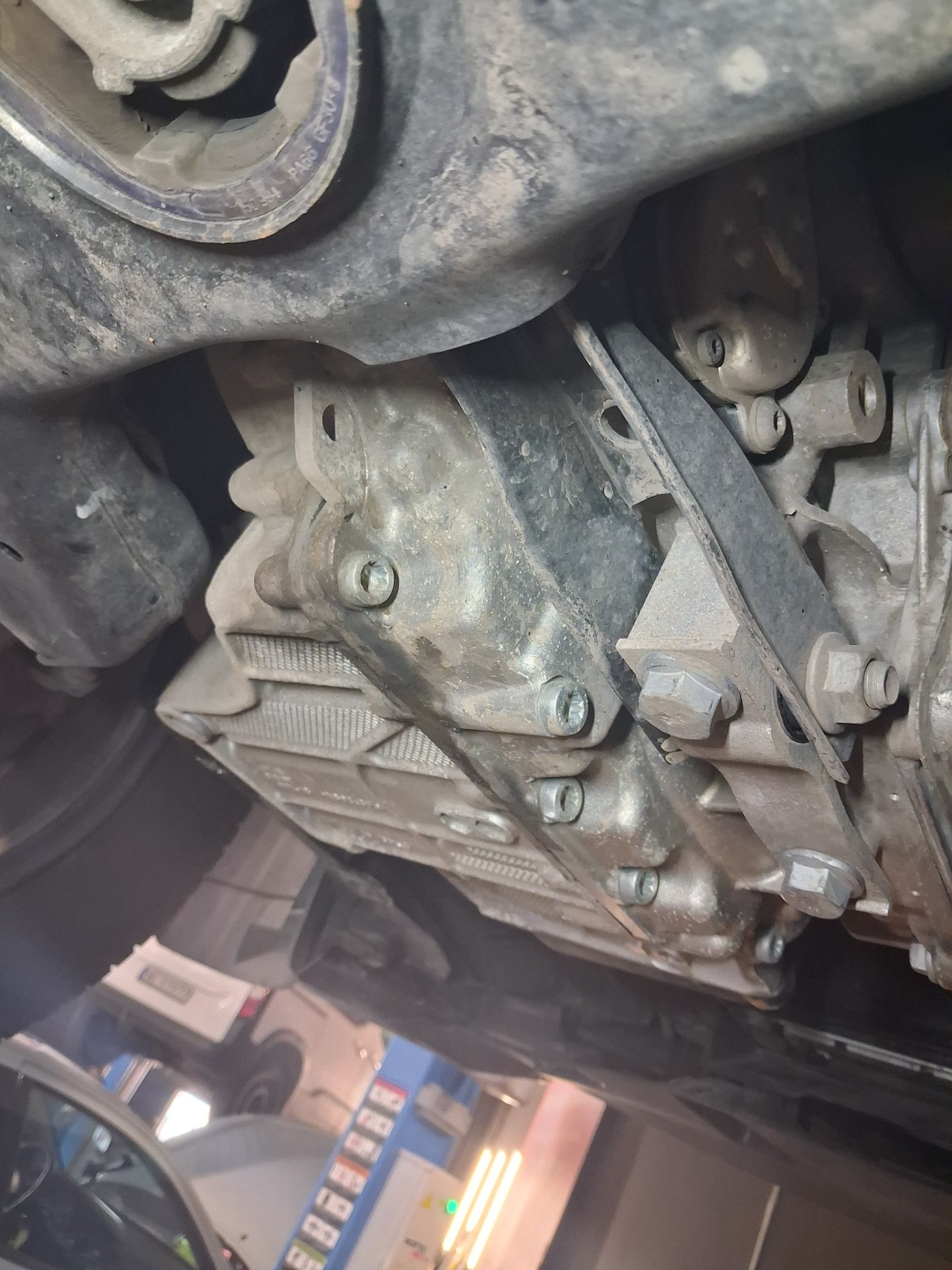

Skrzynia biegów - VW TIGUAN Powiększ zdjęcie

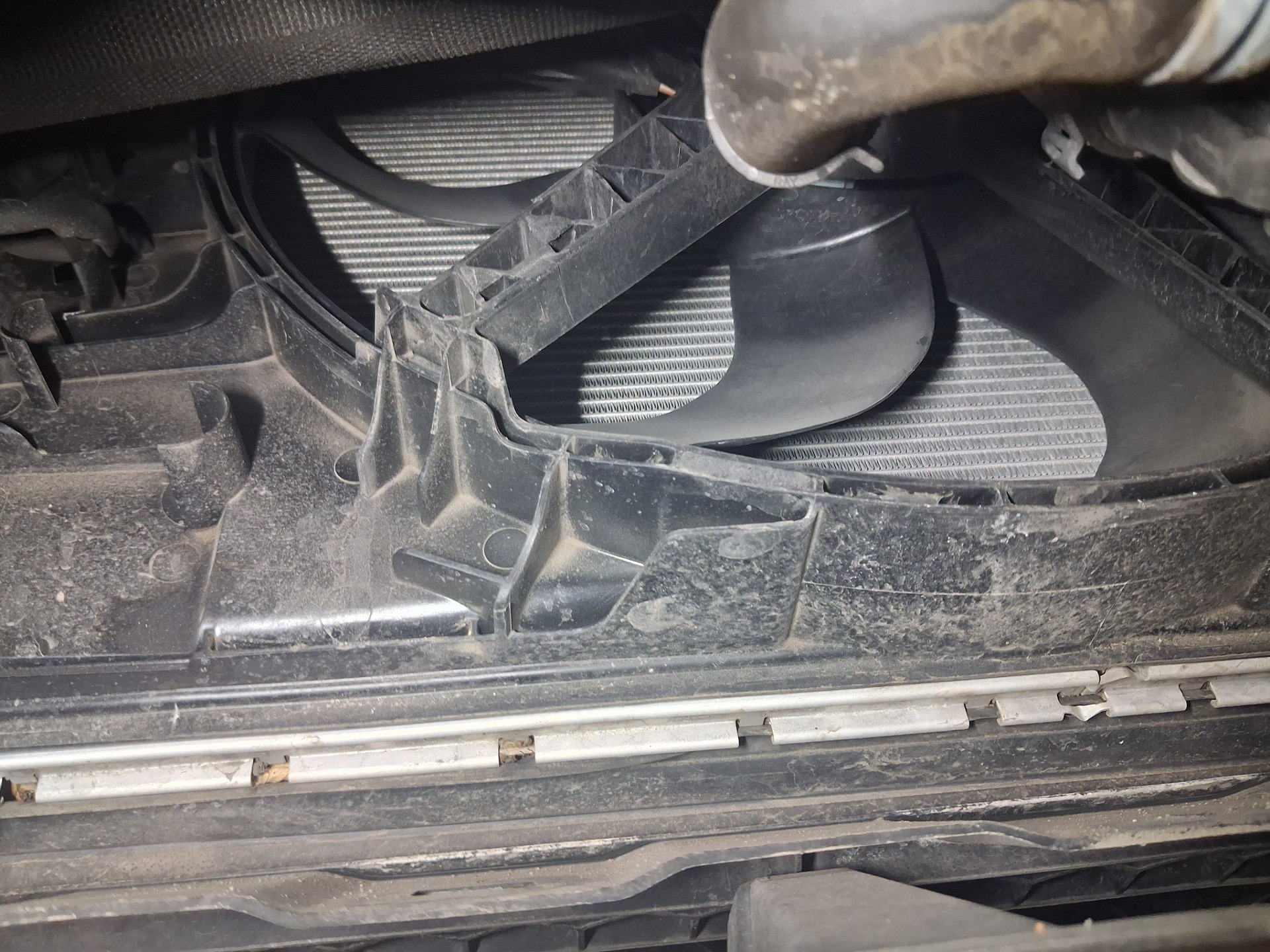

Chłodnica układu chłodzenia - VW TIGUAN Powiększ zdjęcie

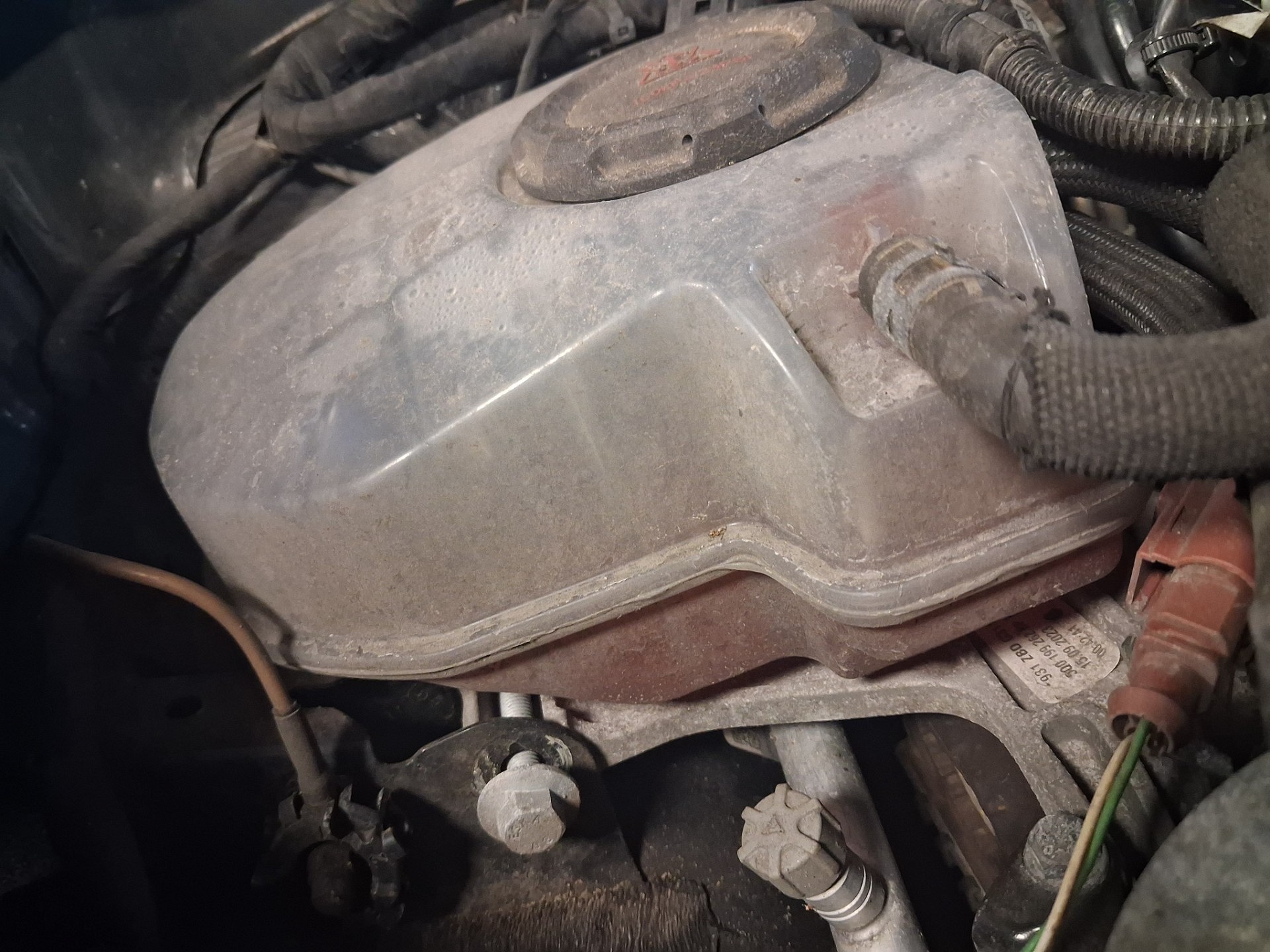

Poziom płynu chłodniczego - VW TIGUAN Powiększ zdjęcie

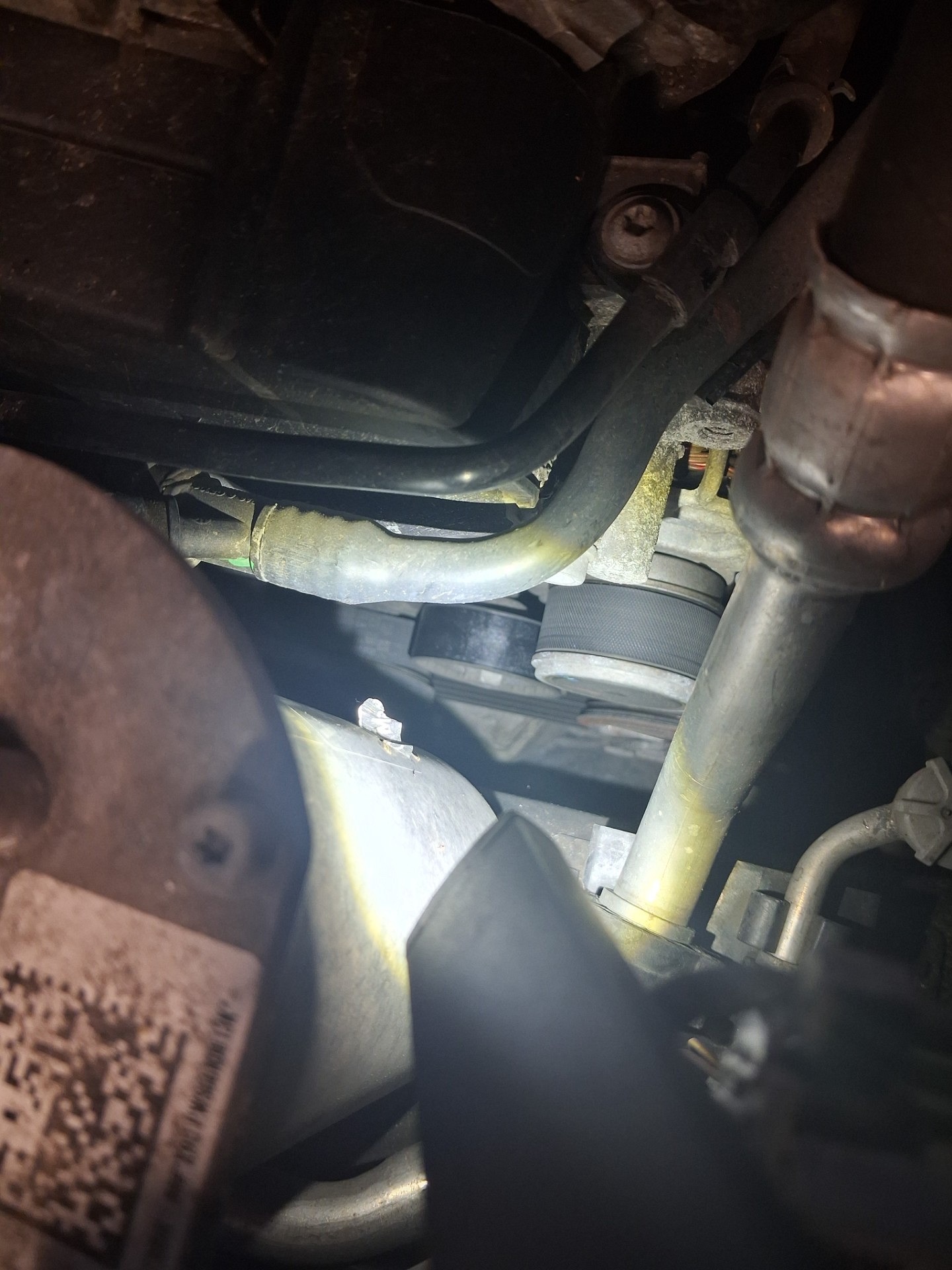

Ocena układu klinowego - VW TIGUAN Powiększ zdjęcie

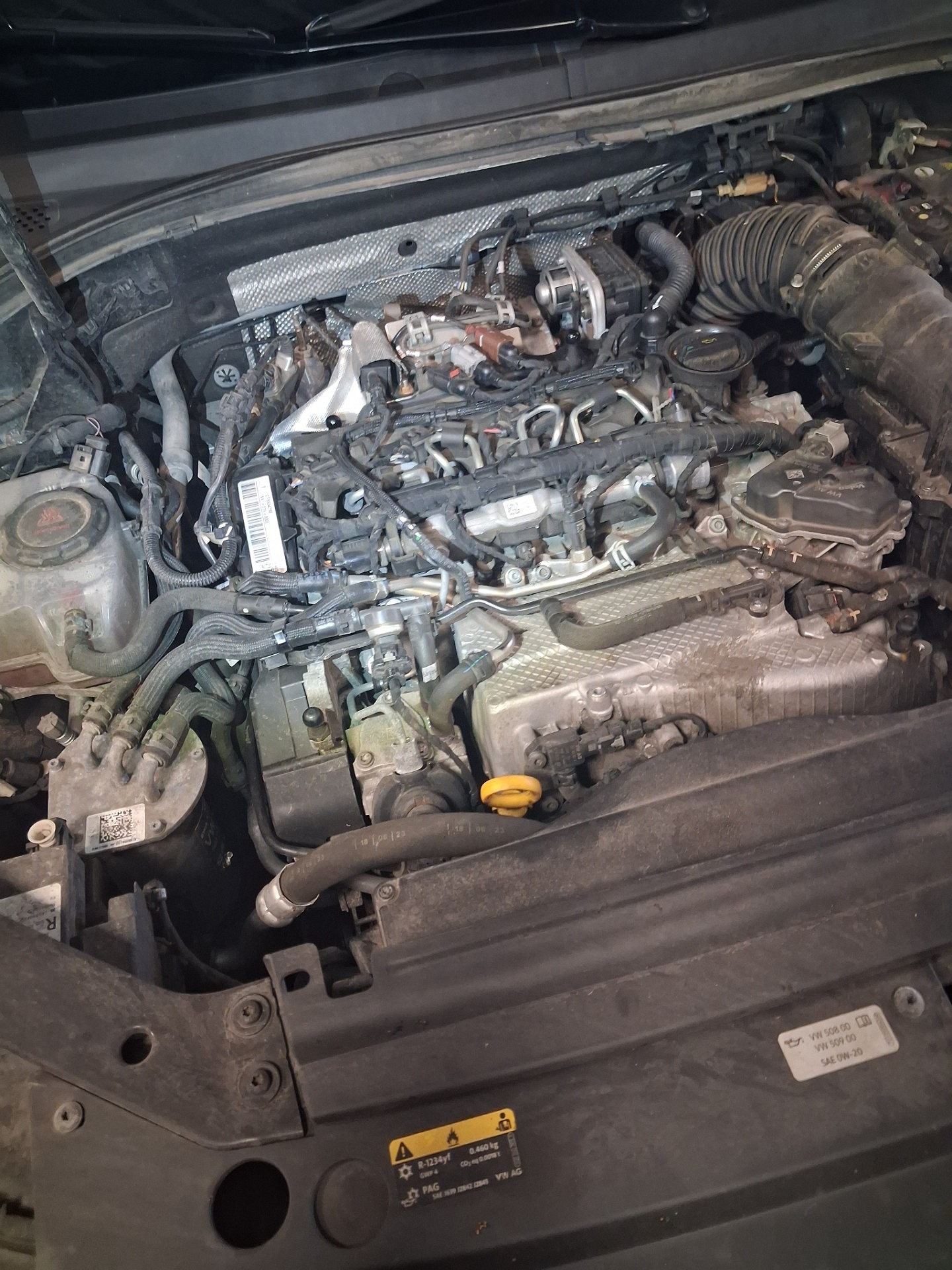

Sprawdzenie szczelności - VW TIGUAN Powiększ zdjęcie

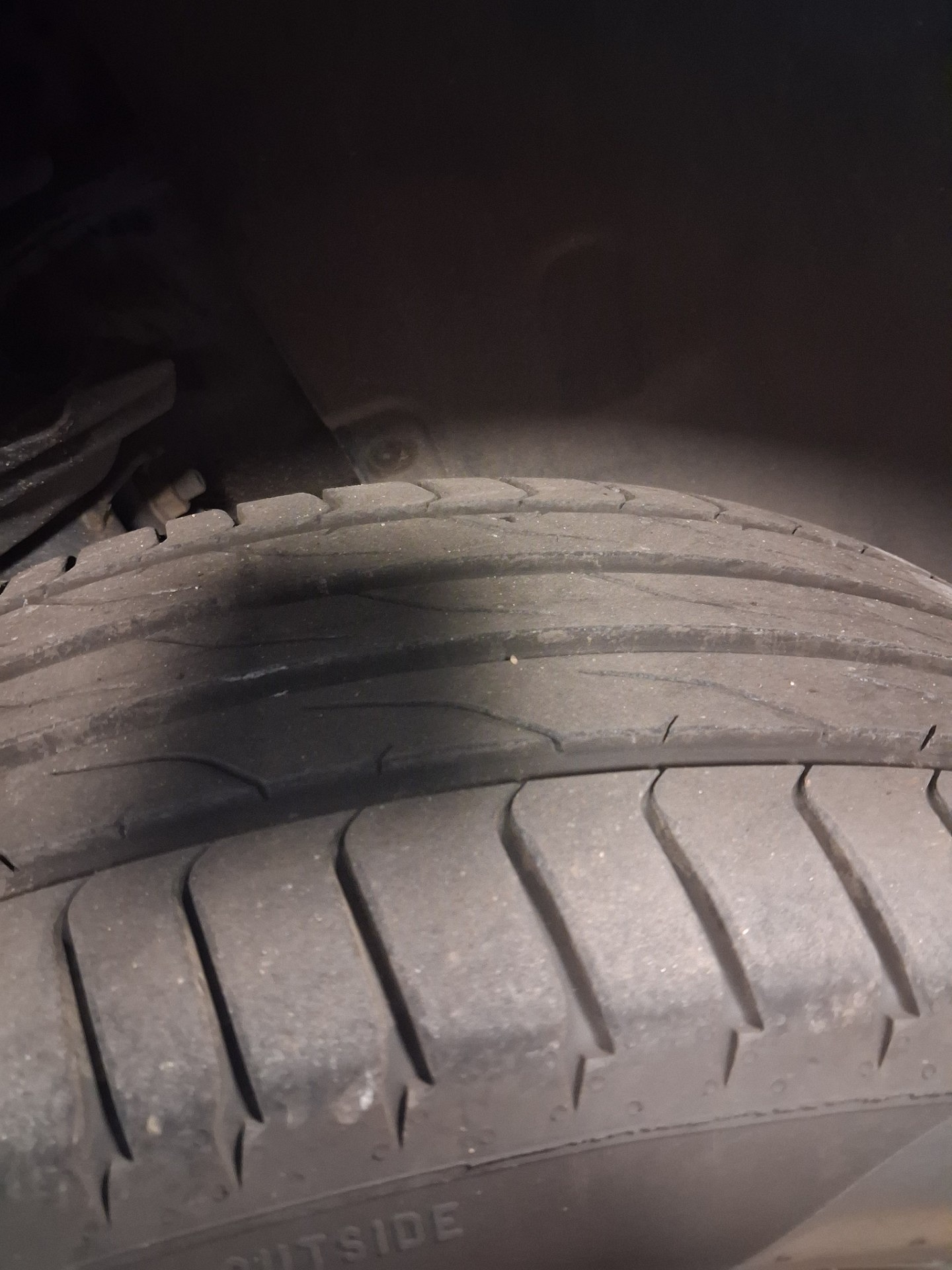

Opony - VW TIGUAN Powiększ zdjęcie

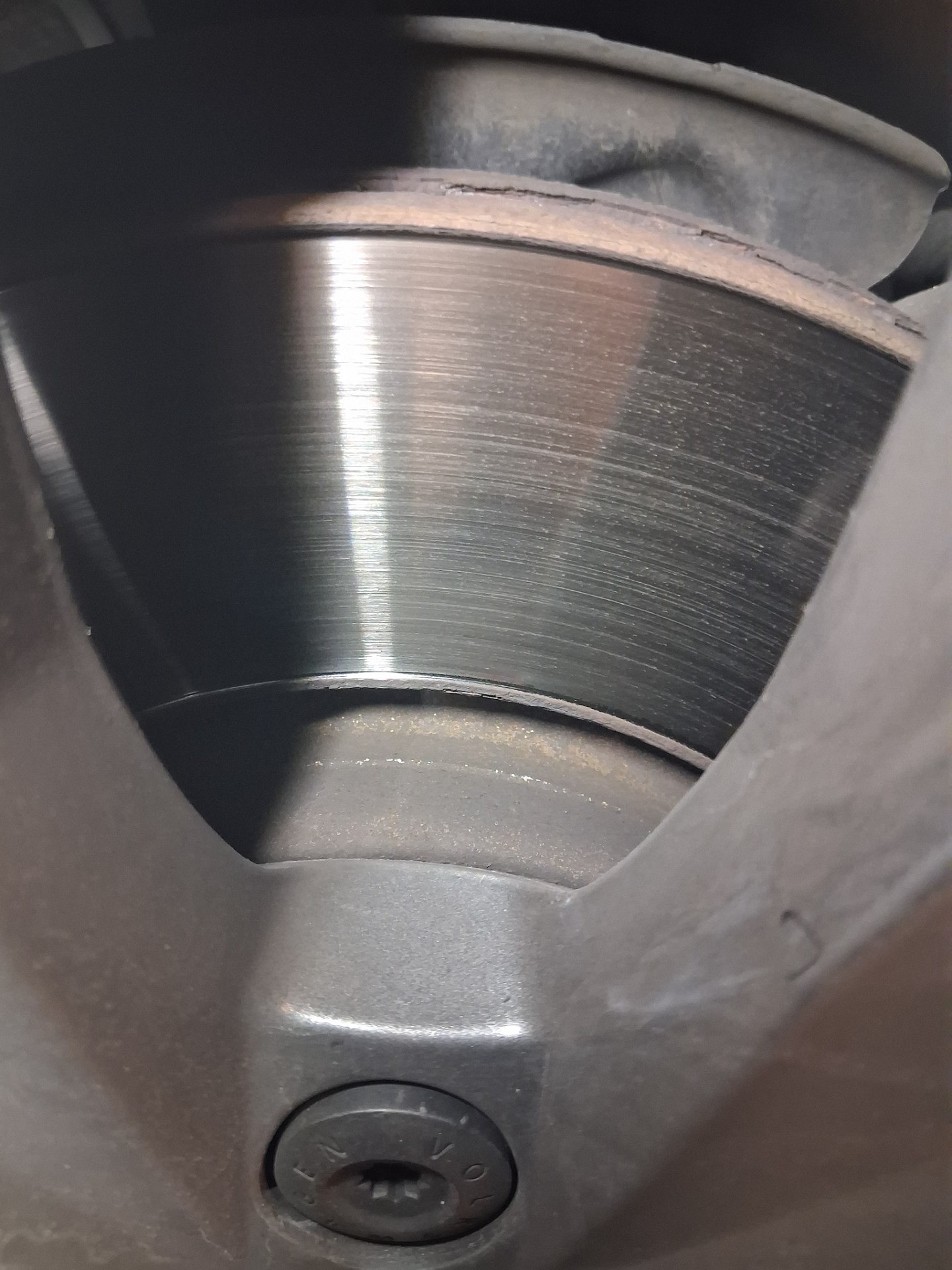

Stan przednich tarcz hamulcowych - VW TIGUAN Powiększ zdjęcie

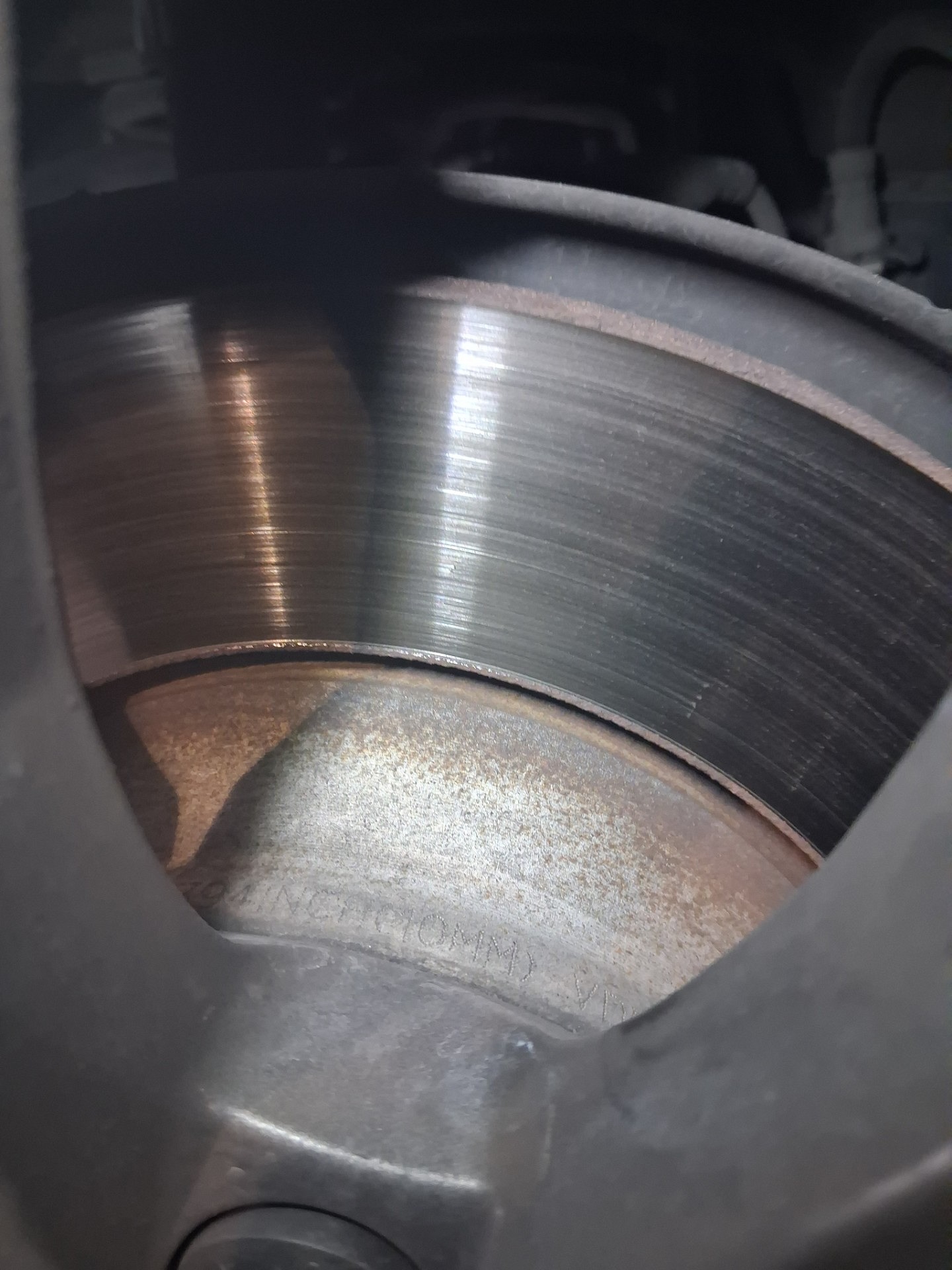

Stan tylnych tarcz hamulcowych - VW TIGUAN Powiększ zdjęcie

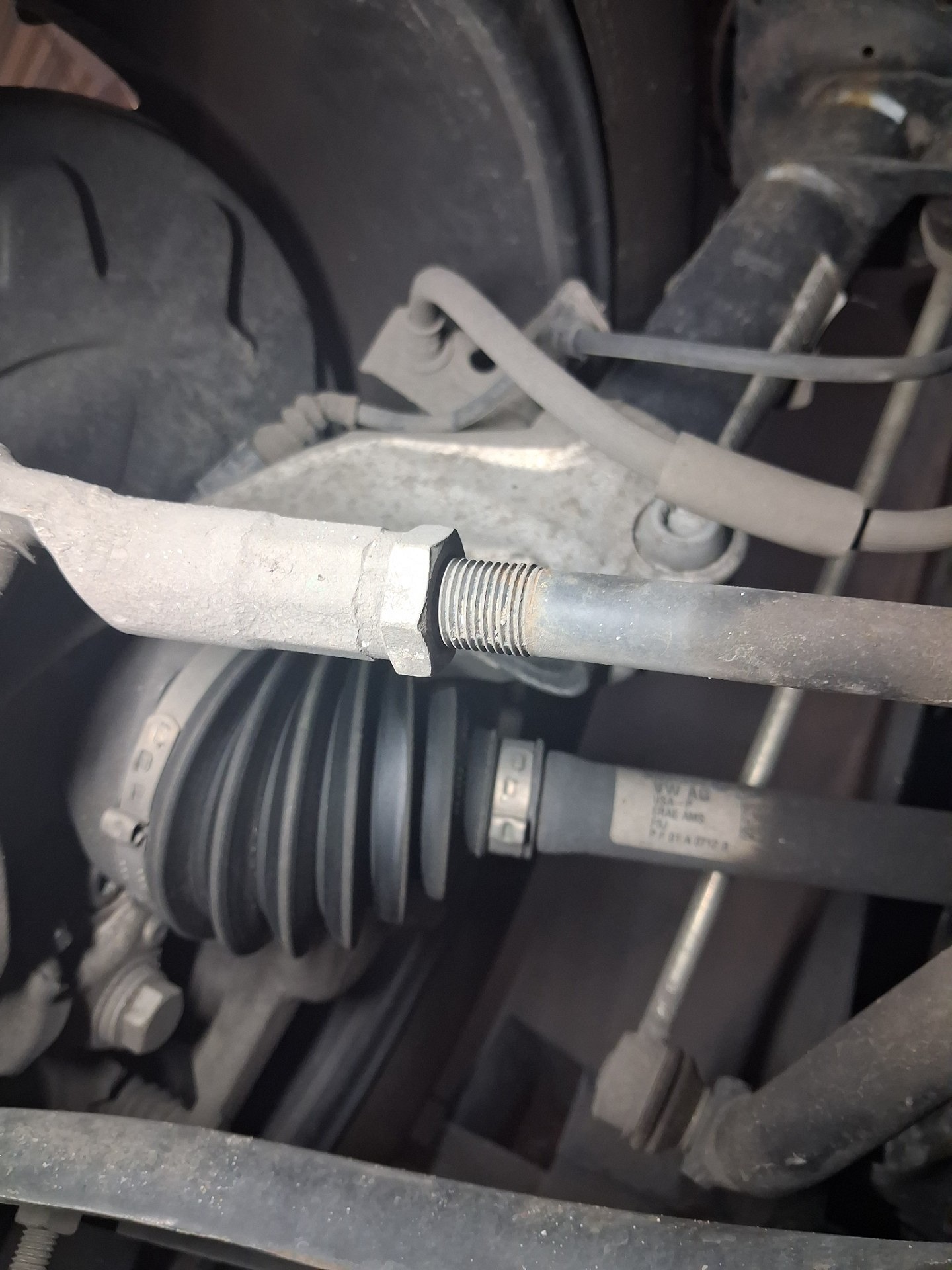

Drążek i końcówka - lewa - VW TIGUAN Powiększ zdjęcie

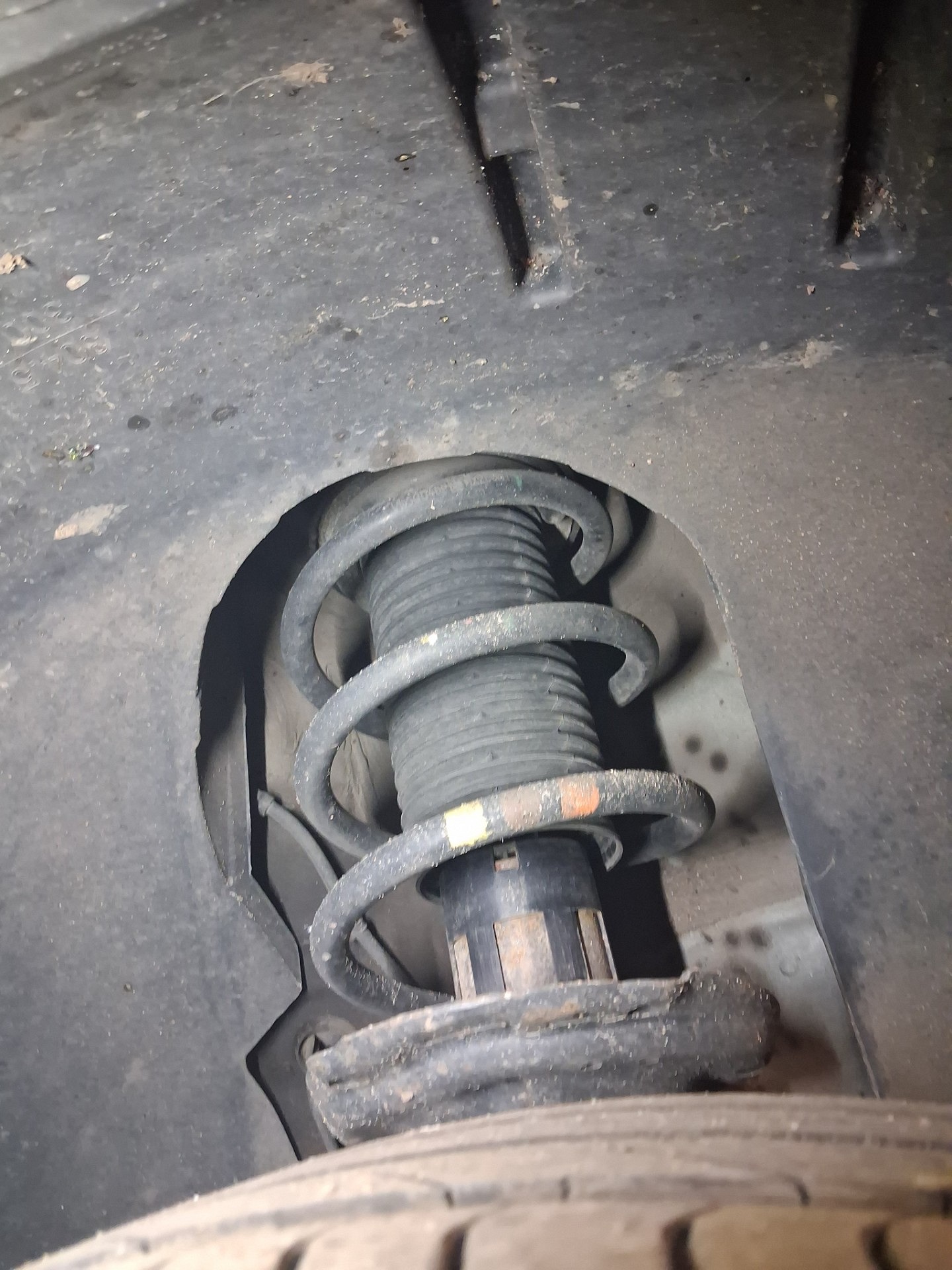

Stan odbojów i osłon przedniej osi - VW TIGUAN Powiększ zdjęcie

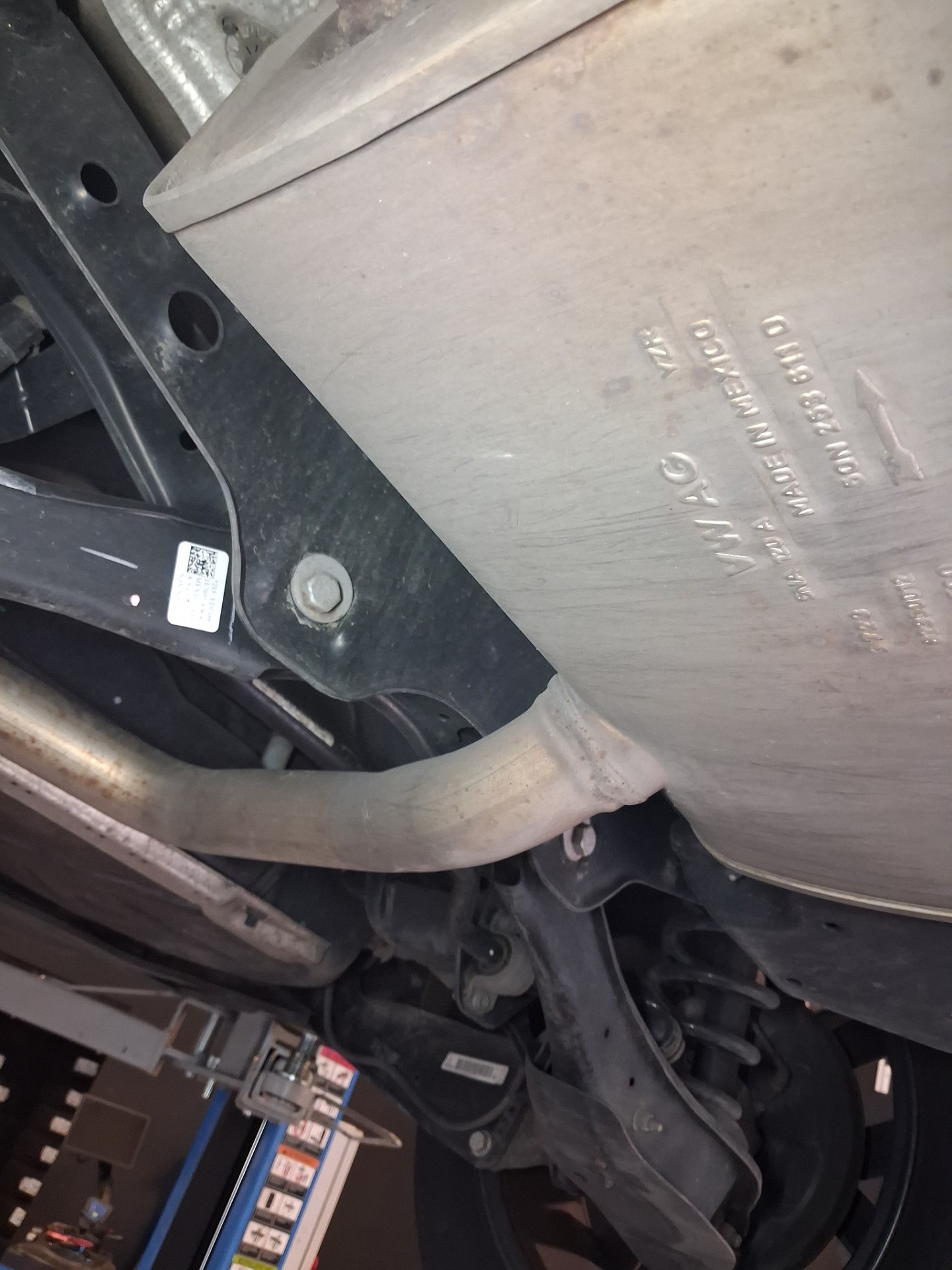

Stan wydechu - VW TIGUAN Powiększ zdjęcie

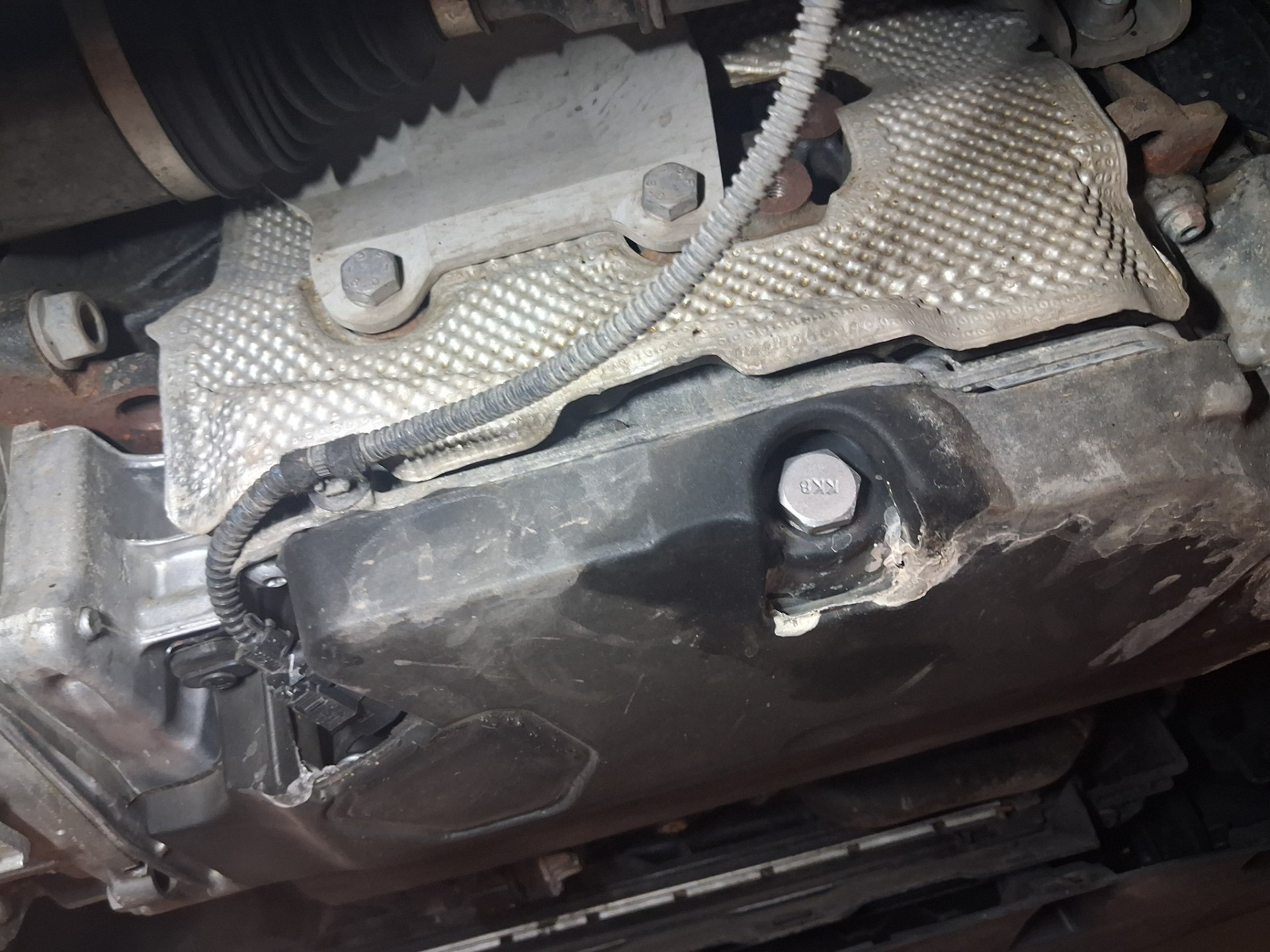

Silnik - VW TIGUAN Powiększ zdjęcie

Na wybranych zdjęciach z kontroli nie było zastrzeżeń do szczelności skrzyni i silnika, poziomu płynu chłodniczego, opon, tarcz hamulcowych, lewego drążka z końcówką ani osłon przedniej osi. Przy oględzinach podobnego egzemplarza taki zestaw nie zastępuje pełnej inspekcji, ale ogranicza listę widocznych problemów w tych punktach.

Odczyt sterowników

Diagnostyka komputerowa

Bosch KTS

W odczytach KTS wracał błąd lewego tylnego czujnika parkowania B107614, opisany jako przerwa lub zwarcie do masy. W tym zleceniu pasował do ustalonego uszkodzenia wiązki przy czujniku i po naprawie złącza ostatni odczyt sterownika parkowania nie pokazał już kodów. Osobno zapisano też błędy silnika i komunikacji, w tym niski poziom AdBlue oraz wpis dotyczący pompy płynu chłodzącego, co przy zakupie podobnego auta warto potraktować jako temat do dalszej weryfikacji.

Zobacz odczyty i kody błędów Odczyty: 12

Odczyt 1 Przegląd układów

Układ sterowania silnika MD1 CS004

Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.

Ster.skrzyni biegów Skrzynia dwusprzęgłowa 7-bieg. UDS

Brak kodów błędów w tym odczycie.

Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Systemy ułatw.jazdę Kamera otoczenia/cofania 4.14

Brak kodów błędów w tym odczycie.

Systemy ułatw.jazdę Kamera otoczenia/cofania 4.0

Brak kodów błędów w tym odczycie.

Prędkość jazdy Radar średniego zasięgu z przodu 4.4

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Tylny sys. przytrzymujący Poduszka powietrzna 20 UDS

Brak kodów błędów w tym odczycie.

Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1

Brak kodów błędów w tym odczycie.

Oprzyrządowanie Tablica wskaźników 4.1

Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.

Ogrzewanie/klimatyzacja Climatronic 4.1

Brak kodów błędów w tym odczycie.

Oświetlenie LED _ moduł mocy z lewej 4.4

Brak kodów błędów w tym odczycie.

Oświetlenie LED _ moduł mocy z prawej 4.4

Brak kodów błędów w tym odczycie.

Systemy diagn./magistrali Bramka 4.4

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Centrala elektroniczna ZE 4.0

Brak kodów błędów w tym odczycie.

Centrala elektroniczna Moduł wielofunkcyjny 4.0

Brak kodów błędów w tym odczycie.

Pomoc przy parkowaniu Asystent parkowania 4.1

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Elektronika komfortu Sterownik drzwi pasażera 4.0

Brak kodów błędów w tym odczycie.

Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0

Brak kodów błędów w tym odczycie.

Elektronika komfortu Elektroniczne otwieranie klapy tylnej 4.1

Brak kodów błędów w tym odczycie.

Informacje dla kierowcy Telefon/system alarmowy 4.2

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Informacje dla kierowcy Elektronika informacyjna 4.2

Brak kodów błędów w tym odczycie.

Informacje dla kierowcy Inform.elektron. 4.0

Brak kodów błędów w tym odczycie.

Odczyt 2 Odczyt sterownika

Układ sterowania silnika MD1 CS004

P26F800

Pompa płynu chłodzącego 3

Komponent zablokowany

U105400

Sterownik elektroniki informacyjnej 1

Brak komunikacji

P203F00

Zbiornik AdBlue: poziom napełnienia

Zbyt niski poziom napełnienia

Odczyt 3 Przegląd układów

Układ sterowania silnika MD1 CS004

Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.

Ster.skrzyni biegów Skrzynia dwusprzęgłowa 7-bieg. UDS

Brak kodów błędów w tym odczycie.

Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Systemy ułatw.jazdę Kamera otoczenia/cofania 4.14

Brak kodów błędów w tym odczycie.

Systemy ułatw.jazdę Kamera otoczenia/cofania 4.0

Brak kodów błędów w tym odczycie.

Prędkość jazdy Radar średniego zasięgu z przodu 4.4

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Tylny sys. przytrzymujący Poduszka powietrzna 20 UDS

Brak kodów błędów w tym odczycie.

Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1

Brak kodów błędów w tym odczycie.

Oprzyrządowanie Tablica wskaźników 4.1

Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.

Ogrzewanie/klimatyzacja Climatronic 4.1

Brak kodów błędów w tym odczycie.

Oświetlenie LED _ moduł mocy z lewej 4.4

Brak kodów błędów w tym odczycie.

Oświetlenie LED _ moduł mocy z prawej 4.4

Brak kodów błędów w tym odczycie.

Systemy diagn./magistrali Bramka 4.4

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Centrala elektroniczna ZE 4.0

Brak kodów błędów w tym odczycie.

Centrala elektroniczna Moduł wielofunkcyjny 4.0

Brak kodów błędów w tym odczycie.

Pomoc przy parkowaniu Asystent parkowania 4.1

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Elektronika komfortu Sterownik drzwi pasażera 4.0

Brak kodów błędów w tym odczycie.

Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0

Brak kodów błędów w tym odczycie.

Elektronika komfortu Elektroniczne otwieranie klapy tylnej 4.1

Brak kodów błędów w tym odczycie.

Informacje dla kierowcy Telefon/system alarmowy 4.2

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Informacje dla kierowcy Elektronika informacyjna 4.2

Brak kodów błędów w tym odczycie.

Informacje dla kierowcy Inform.elektron. 4.0

Brak kodów błędów w tym odczycie.

Odczyt 4 Odczyt sterownika

Pomoc przy parkowaniu Asystent parkowania 4.1

B107614

Czujnik-lewy tył pomoc w parkowaniu

Przerwa/zwarcie do masy

Odczyt 5 Przegląd układów

Układ sterowania silnika MD1 CS004

Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.

Ster.skrzyni biegów Skrzynia dwusprzęgłowa 7-bieg. UDS

Brak kodów błędów w tym odczycie.

Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Systemy ułatw.jazdę Kamera otoczenia/cofania 4.14

Brak kodów błędów w tym odczycie.

Systemy ułatw.jazdę Kamera otoczenia/cofania 4.0

Brak kodów błędów w tym odczycie.

Prędkość jazdy Radar średniego zasięgu z przodu 4.4

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Tylny sys. przytrzymujący Poduszka powietrzna 20 UDS

Brak kodów błędów w tym odczycie.

Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1

Brak kodów błędów w tym odczycie.

Oprzyrządowanie Tablica wskaźników 4.1

Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.

Ogrzewanie/klimatyzacja Climatronic 4.1

Brak kodów błędów w tym odczycie.

Oświetlenie LED _ moduł mocy z lewej 4.4

Brak kodów błędów w tym odczycie.

Oświetlenie LED _ moduł mocy z prawej 4.4

Brak kodów błędów w tym odczycie.

Systemy diagn./magistrali Bramka 4.4

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Centrala elektroniczna ZE 4.0

Brak kodów błędów w tym odczycie.

Centrala elektroniczna Moduł wielofunkcyjny 4.0

Brak kodów błędów w tym odczycie.

Pomoc przy parkowaniu Asystent parkowania 4.1

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Elektronika komfortu Sterownik drzwi pasażera 4.0

Brak kodów błędów w tym odczycie.

Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0

Brak kodów błędów w tym odczycie.

Elektronika komfortu Elektroniczne otwieranie klapy tylnej 4.1

Brak kodów błędów w tym odczycie.

Informacje dla kierowcy Telefon/system alarmowy 4.2

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Informacje dla kierowcy Elektronika informacyjna 4.2

Brak kodów błędów w tym odczycie.

Informacje dla kierowcy Inform.elektron. 4.0

Brak kodów błędów w tym odczycie.

Odczyt 6 Przegląd układów

Układ sterowania silnika MD1 CS004

Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.

Ster.skrzyni biegów Skrzynia dwusprzęgłowa 7-bieg. UDS

Brak kodów błędów w tym odczycie.

Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Systemy ułatw.jazdę Kamera otoczenia/cofania 4.14

Brak kodów błędów w tym odczycie.

Systemy ułatw.jazdę Kamera otoczenia/cofania 4.0

Brak kodów błędów w tym odczycie.

Prędkość jazdy Radar średniego zasięgu z przodu 4.4

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Tylny sys. przytrzymujący Poduszka powietrzna 20 UDS

Brak kodów błędów w tym odczycie.

Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1

Brak kodów błędów w tym odczycie.

Oprzyrządowanie Tablica wskaźników 4.1

Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.

Ogrzewanie/klimatyzacja Climatronic 4.1

Brak kodów błędów w tym odczycie.

Oświetlenie LED _ moduł mocy z lewej 4.4

Brak kodów błędów w tym odczycie.

Oświetlenie LED _ moduł mocy z prawej 4.4

Brak kodów błędów w tym odczycie.

Systemy diagn./magistrali Bramka 4.4

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Centrala elektroniczna ZE 4.0

Brak kodów błędów w tym odczycie.

Centrala elektroniczna Moduł wielofunkcyjny 4.0

Brak kodów błędów w tym odczycie.

Pomoc przy parkowaniu Asystent parkowania 4.1

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Elektronika komfortu Sterownik drzwi pasażera 4.0

Brak kodów błędów w tym odczycie.

Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0

Brak kodów błędów w tym odczycie.

Elektronika komfortu Elektroniczne otwieranie klapy tylnej 4.1

Brak kodów błędów w tym odczycie.

Informacje dla kierowcy Telefon/system alarmowy 4.2

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Informacje dla kierowcy Elektronika informacyjna 4.2

Brak kodów błędów w tym odczycie.

Informacje dla kierowcy Inform.elektron. 4.0

Brak kodów błędów w tym odczycie.

Odczyt 7 Odczyt sterownika

Pomoc przy parkowaniu Asystent parkowania 4.1

B107614

Czujnik-lewy tył pomoc w parkowaniu

Przerwa/zwarcie do masy

Odczyt 8 Przegląd układów

Układ sterowania silnika MD1 CS004

Liczba błędów według testera: 3. Raport nie zawiera tutaj opisu każdego kodu.

Ster.skrzyni biegów Skrzynia dwusprzęgłowa 7-bieg. UDS

Brak kodów błędów w tym odczycie.

Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Systemy ułatw.jazdę Kamera otoczenia/cofania 4.14

Brak kodów błędów w tym odczycie.

Systemy ułatw.jazdę Kamera otoczenia/cofania 4.0

Brak kodów błędów w tym odczycie.

Prędkość jazdy Radar średniego zasięgu z przodu 4.4

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Tylny sys. przytrzymujący Poduszka powietrzna 20 UDS

Brak kodów błędów w tym odczycie.

Podwozie/ukł.kierowniczy Elektryczne wspomaganie kierownicy 5.1

Brak kodów błędów w tym odczycie.

Oprzyrządowanie Tablica wskaźników 4.1

Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.

Ogrzewanie/klimatyzacja Climatronic 4.1

Brak kodów błędów w tym odczycie.

Oświetlenie LED _ moduł mocy z lewej 4.4

Brak kodów błędów w tym odczycie.

Oświetlenie LED _ moduł mocy z prawej 4.4

Brak kodów błędów w tym odczycie.

Systemy diagn./magistrali Bramka 4.4

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Centrala elektroniczna ZE 4.0

Brak kodów błędów w tym odczycie.

Centrala elektroniczna Moduł wielofunkcyjny 4.0

Brak kodów błędów w tym odczycie.

Pomoc przy parkowaniu Asystent parkowania 4.1

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Elektronika komfortu Sterownik drzwi pasażera 4.0

Brak kodów błędów w tym odczycie.

Elektronika komfortu Sterownik drzwi po stronie kierowcy 4.0

Brak kodów błędów w tym odczycie.

Elektronika komfortu Elektroniczne otwieranie klapy tylnej 4.1

Brak kodów błędów w tym odczycie.

Informacje dla kierowcy Telefon/system alarmowy 4.2

Liczba błędów według testera: 1. Raport nie zawiera tutaj opisu każdego kodu.

Informacje dla kierowcy Elektronika informacyjna 4.2

Brak kodów błędów w tym odczycie.

Informacje dla kierowcy Inform.elektron. 4.0

Brak kodów błędów w tym odczycie.

Odczyt 9 Przegląd układów

Układ sterowania silnika MD1 CS004

006E5D20

Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.

005CD528

Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.

00A0C520

Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.

Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7

U112100

Magistrala danych

Brak wiadomości

Prędkość jazdy Radar średniego zasięgu z przodu 4.4

C110BF0

Laser do regulacji odległości

Ograniczona widoczność

Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS

C102D00

Opony: ciśnienie powietrza

Ostrzeżenie

Oprzyrządowanie Tablica wskaźników 4.1

U111000

Ograniczenie działania przez zakłócenie w komunikacji

B104B31

Kluczyk

Brak sygnału

U105400

Sterownik elektroniki informacyjnej 1

Brak komunikacji

Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.

Systemy diagn./magistrali Bramka 4.4

U105400

Sterownik elektroniki informacyjnej 1

Brak komunikacji

Pomoc przy parkowaniu Asystent parkowania 4.1

B107614

Czujnik-lewy tył pomoc w parkowaniu

Przerwa/zwarcie do masy

Informacje dla kierowcy Telefon/system alarmowy 4.2

U112100

Magistrala danych

Brak wiadomości

Odczyt 10 Przegląd układów

Układ sterowania silnika MD1 CS004

006E5D20

Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.

005CD528

Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.

00A0C520

Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.

Systemy ułatw.jazdę Przednia kamera ukł. wspomagania jazdy 4.7

U112100

Magistrala danych

Brak wiadomości

Prędkość jazdy Radar średniego zasięgu z przodu 4.4

C110BF0

Laser do regulacji odległości

Ograniczona widoczność

Stabilność ham./jazdy Elektr. program stabilizacji ESP MK 100 UDS

C102D00

Opony: ciśnienie powietrza

Ostrzeżenie

Oprzyrządowanie Tablica wskaźników 4.1

U111000

Ograniczenie działania przez zakłócenie w komunikacji

B104B31

Kluczyk

Brak sygnału

U105400

Sterownik elektroniki informacyjnej 1

Brak komunikacji

Liczba błędów według testera: 5. Raport nie zawiera tutaj opisu każdego kodu.

Pomoc przy parkowaniu Asystent parkowania 4.1

B107614

Czujnik-lewy tył pomoc w parkowaniu

Przerwa/zwarcie do masy

Odczyt 11 Przegląd układów

Układ sterowania silnika MD1 CS004

006E5D20

Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.

005CD528

Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.

00A0C520

Przyporządkowanie niemożłiwe, odczytać pamięć błędów danego systemu.

Odczyt 12 Odczyt sterownika

Pomoc przy parkowaniu Asystent parkowania 4.1

Brak kodów błędów w tym odczycie.

Wyniki dotyczą wskazanych układów i chwili odczytu. Sam kod błędu nie rozstrzyga o przyczynie usterki.

Twoje auto przed zakupem

Nie zakładaj.
Sprawdź ten egzemplarz.

Opis jednego samochodu nie zastępuje kontroli Twojego egzemplarza.

Umów sprawdzenie auta ↗Zakres i ograniczenia

Spójrz też na

Kolejny przypadek.
Inne pytanie przed zakupem.

Wszystkie przypadki ↗
Umów sprawdzenie
